يعد فحص لصق اللحام (SPI) جزءًا مهمًا من تجميع تكنولوجيا تركيب السطح (SMT) الحديثة. ومع ذلك، هناك حالات قد لا يكون فيها SPI ضروريًا. سواء كان ذلك بسبب انخفاض أحجام الإنتاج أو التصميمات البسيطة أو عمليات التصنيع المحددة، يمكن لبعض السيناريوهات تجاوز خطوة الفحص الآلي هذه. تستكشف هذه المقالة المواقف التي قد لا تكون فيها SPI مطلوبة والمقايضات التي تأتي مع تخطيها.
في النماذج الأولية ذات الحجم المنخفض، والتي تستخدم غالبًا في الإنتاج لمرة واحدة أو بكميات صغيرة، يتم تطبيق معجون اللحام يدويًا باستخدام المحاقن أو الاستنسل الصغيرة. بعد تطبيق اللصق، يتم استخدام اللحام اليدوي أو إعادة تدفق مرحلة البخار لإنشاء المنتج النهائي. يمكن للمشغلين مراقبة تطبيق اللصق وضبطه في الوقت الفعلي، وتصحيح أي تناقضات على الفور. يلغي هذا الإشراف المباشر الحاجة إلى واجهة SPI الآلية، والتي تُستخدم عادةً لإدارة التباين في الطباعة عالية السرعة وكميات كبيرة. بالنسبة للنماذج الأولية، حيث تكون أحجام المعجون أصغر والتنوعات أقل أهمية، عادةً ما يكون التدخل اليدوي كافيًا.

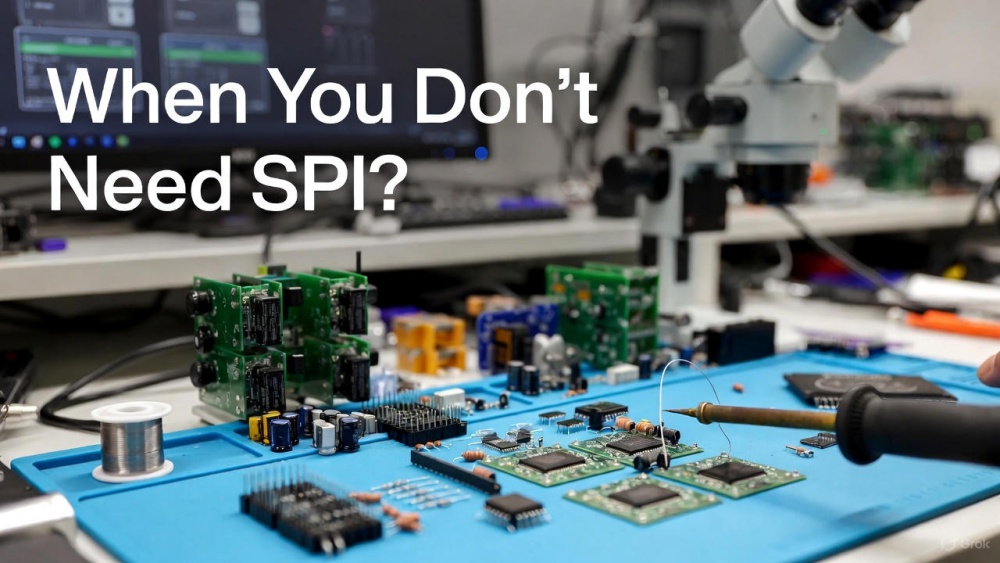

بالنسبة للهواة أو المصنعين أو الفرق الهندسية الصغيرة التي تنتج أقل من 10 لوحات، فإن SPI الآلي غالبًا ما لا يكون فعالاً من حيث التكلفة أو ضروريًا. تتضمن عمليات التشغيل هذه عادةً وضعًا يدويًا للمكونات على اللوحات باستخدام معجون مطبوع أو موزع يدويًا. عادة ما تكون الفحوصات البصرية تحت التكبير، بالإضافة إلى الاختبارات الوظيفية، كافية للتأكد من صحة التجميع. في هذه الحالات، فإن الوقت والتكلفة اللازمين لإعداد وصيانة أنظمة SPI يمكن أن يفوق بكثير الفوائد، خاصة عند العمل بتصميمات بسيطة.
يتطلب إنشاء وبرمجة نظام SPI وقتًا واستثمارًا كبيرًا. وهذا غالبًا ما يكون مبررًا لعمليات التشغيل ذات الحجم الكبير، حيث تؤتي فوائد الفحص الآلي ثمارها بمرور الوقت. ومع ذلك، عند تشغيل أقل من 50 لوحة، فإن التكاليف الثابتة لأنظمة SPI تفوق التوفير المحتمل من عدد أقل من العيوب. بدون SPI، يمكن للمشغلين تسريع دورات النماذج الأولية وخفض التكاليف، وهو أمر بالغ الأهمية بشكل خاص عند تكرار التصاميم بسرعة في مراحل البحث والتطوير.
اللوحات التي تعتمد فقط على المكونات عبر الفتحات لا تتطلب معجون لحام على الإطلاق. بدلا من ذلك، يتم إدخال المكونات في الثقوب المطلية، ويتم تطبيق اللحام عن طريق اللحام الموجي أو اللحام اليدوي. نظرًا لعدم وجود عملية طباعة لصق، ليست هناك حاجة إلى SPI لفحص حجم اللصق أو المحاذاة. غالبًا ما توجد هذه الأنواع من اللوحات في التصميمات القديمة أو في التطبيقات عالية الطاقة حيث لا تعتمد موثوقية وصلات اللحام على دقة اللصق.
بالنسبة للوحات الهجينة التي تجمع بين تقنية التثبيت عبر الفتحات والتركيب على السطح (SMT)، حيث يتم استخدام عدد قليل فقط من مكونات SMT، قد تكون طرق توزيع اللصق اليدوي أو طرق التثبيت بالدبوس كافية. تتميز هذه التصميمات بكثافة مكونات منخفضة، مما يقلل من خطر التجسير أو عدم كفاية المعجون. يمكن للمشغلين فحص اللصق الموجود على منصات SMT القليلة بصريًا قبل وضع المكونات، مما يجعل SPI غير ضروري.
غالبًا ما تكون التصميمات الأقدم التي تستخدم حزمًا أكبر (مثل SOIC و1206 والمكونات الأكبر) مع تباعد أوسع للوسادة أكثر تسامحًا عندما يتعلق الأمر بحجم اللصق والمحاذاة. نادرًا ما تواجه هذه التخطيطات القوية عيوبًا متعلقة بالطباعة، حتى عند تجميعها يدويًا. في مثل هذه الحالات، يكون خطر حدوث أخطاء بسبب طباعة اللصق في حده الأدنى، لذا فإن SPI ليس ضروريًا، حتى في الإنتاج منخفض الحجم.
يُستخدم اللحام الموجي بشكل شائع في اللوحات ذات الوجهين حيث يتم لحام مكونات SMT ذات الجانب السفلي بعد وضع مكونات الجانب العلوي. في هذه العملية، تثبت نقاط الغراء المكونات في مكانها، وتقوم الموجة بتطبيق اللحام المنصهر على المفاصل. نظرًا لعدم استخدام معجون لحام على الجانب السفلي، ليست هناك حاجة إلى SPI لفحص العجينة، حيث لا تحدث طباعة معجون.
يتم استخدام اللحام الانتقائي للمكونات التي تتطلب لحامًا دقيقًا، وغالبًا ما يكون ذلك في لوحات ذات تقنية مختلطة تحتوي على مكونات عبر الفتحات ومكونات SMT. في هذه التطبيقات، يتم تطبيق اللحام فقط على وصلات محددة باستخدام موجات صغيرة أو نوافير، مما يؤدي إلى تجاوز الحاجة إلى طباعة المعجون تمامًا. ونتيجة لذلك، ليست هناك حاجة إلى SPI لهذه التطبيقات.
بالنسبة للتطبيقات التي تتطلب قوة ميكانيكية عالية وموثوقية، كما هو الحال في صناعات السيارات أو الطيران، يتم استخدام المواد اللاصقة الموصلة أو الوصلات المضغوطة بشكل شائع. لا تتطلب هذه الطرق معجون لحام وبالتالي تلغي الحاجة إلى SPI. في هذه الحالات، يتم ضمان موثوقية المفاصل من خلال وسائل أخرى، ويكون خطر حدوث عيوب بسبب اختلافات المعجون ضئيلًا.

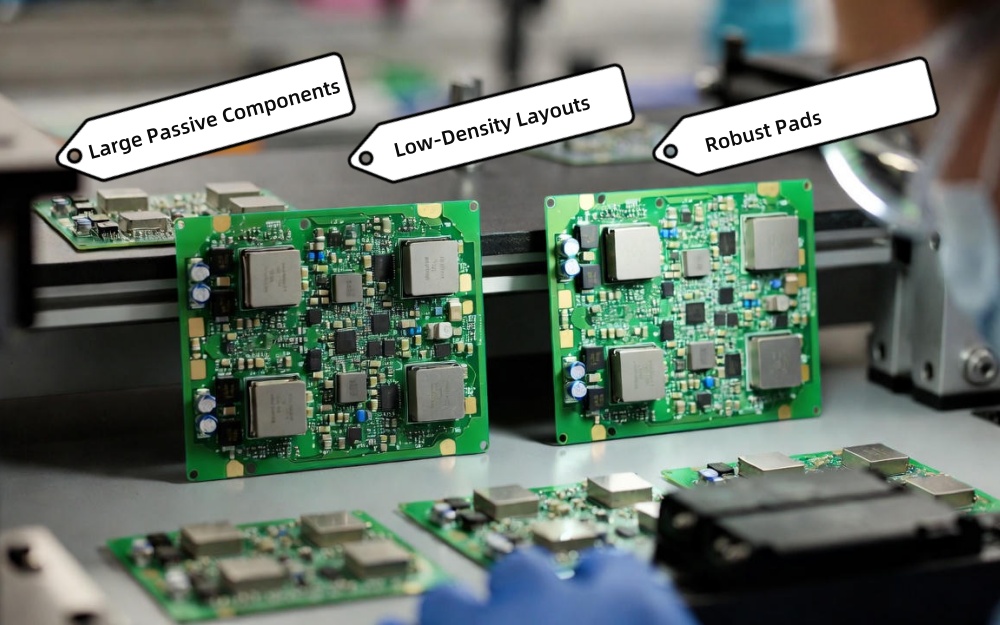

التصميمات التي تتكون بشكل أساسي من مكونات سلبية كبيرة (1206 أو أكبر) موضوعة على منصات عريضة تكون متسامحة بطبيعتها عندما يتعلق الأمر بلصق الاختلافات. عادةً لا تتسبب الطباعة اليدوية أو شبه الآلية في حدوث عيوب كبيرة، ومن غير المرجح أن تؤدي أخطاء حجم اللصق أو المحاذاة إلى حدوث مشكلات وظيفية. وهذا يجعل SPI غير ضروري لهذه التصميمات، حتى في عمليات التشغيل ذات الحجم المنخفض.
توفر اللوحات ذات كثافة المكونات المنخفضة والوسادات كبيرة الحجم نافذة عملية واسعة لطباعة المعجون. لا تؤدي الاختلافات الطفيفة في حجم اللصق أو المحاذاة عادةً إلى فتح أو اختصار. هذه التخطيطات متسامحة وتسمح بالتجميع الموثوق دون الحاجة إلى SPI.
في اللوحات الأبسط ذات المكونات منخفضة الكثافة والوسادات العريضة، يمكن للمشغلين فحص معجون اللحام بصريًا بعد تطبيقه. يمكن لعمليات الفحص البصري المكبرة اكتشاف العيوب الجسيمة بسهولة، مثل فقدان المعجون أو الجسور الشديدة. يمكن أن يوفر الاختبار البصري أو الوظيفي بعد إعادة التدفق ضمانًا نهائيًا بأن اللوحة تعمل بشكل صحيح، مما يجعل SPI غير ضروري.
في حين أن تخطي SPI قد يكون مقبولاً لبعض التصميمات والأحجام، إلا أنه يأتي مع خطر حدوث عيوب غير مكتشفة. على سبيل المثال، يمكن أن يؤدي عدم كفاية حجم المعجون إلى وصلات لحام ضعيفة قد تجتاز الاختبارات الوظيفية الأولية ولكنها تفشل لاحقًا تحت الضغط. قد لا تكون العيوب المخفية مثل الرأس داخل الوسادة أو الفراغات مرئية بالعين المجردة ولا يمكن اكتشافها إلا من خلال القياس ثلاثي الأبعاد الذي يوفره SPI.
يمكن أن يؤدي تخطي SPI إلى زيادة مخاطر فشل وصلات اللحام الكامنة، خاصة في التطبيقات عالية الموثوقية مثل الأجهزة الطبية أو الفضاء الجوي أو منتجات السيارات. حتى المخاطر الصغيرة يمكن أن تؤثر على الأداء طويل المدى للمنتجات المهمة. بالنسبة لهذه القطاعات، يوصى باستخدام SPI للتأكد من أن وصلات اللحام تلبي معايير الجودة المطلوبة.
نظرًا لأن التصميمات تشتمل على طبقات أدق للمكونات وكثافات أعلى، فإن خطر العيوب المرتبطة بالمعجون يزيد بشكل كبير. تظهر بيانات الصناعة أن 60-80% من عيوب SMT مرتبطة بمشكلات طباعة اللصق. في التصاميم المعقدة، غالبًا ما يؤدي تخطي SPI إلى ارتفاع معدلات العيوب وزيادة عمليات إعادة العمل. ونتيجة لذلك، يعد SPI ضروريًا لضمان الجودة وتقليل الأخطاء المكلفة، حتى في عمليات التشغيل ذات الحجم المنخفض. للحصول على دليل شامل حول أجهزة SPI ودورها في خطوط SMT، راجع دليلنا الكامل لأجهزة SPI في خط SMT.
بشكل عام، SPI ضروري لضمان وصلات لحام عالية الجودة في إنتاج SMT الحديث. ومع ذلك، هناك العديد من السيناريوهات التي يمكن تخطيها بأمان، مثل النماذج الأولية ذات الحجم المنخفض للغاية، أو اللوحات المهيمنة عبر الفتحات، أو العمليات غير القابلة لإعادة التدفق، أو التصميمات البسيطة للغاية ذات الملعب الكبير. في حين أن تخطي SPI يمكن أن يقلل التكاليف ويسرع الإنتاج في هذه الحالات، فإنه يحمل أيضًا مخاطر، بما في ذلك احتمال وجود عيوب مخفية ومخاوف تتعلق بالموثوقية على المدى الطويل. في معظم بيئات إنتاج SMT الحديثة، وخاصة تلك التي تتضمن تصميمات معقدة، تعد SPI أداة قيمة تساعد على تحسين الإنتاجية وتقليل إعادة العمل.
نعم، ولكن نادرا. يعد SPI ضروريًا لاكتشاف مشكلات حجم العجينة والارتفاع والمحاذاة، والتي تمثل 60-80% من عيوب SMT. ومع ذلك، يمكن في كثير من الأحيان إنتاج الألواح النقية من خلال الفتحات، والنماذج الأولية الملحومة يدويًا، والتصميمات البسيطة ذات الطبقة الكبيرة بدون SPI.
في حين أن حجم الإنتاج هو أحد العوامل، فإن تعقيد اللوحة هو الأكثر أهمية. غالبًا ما تتخطى النماذج الأولية ذات الحجم المنخفض SPI، لكن إنتاج الحجم المتوسط (50-500 لوحة) والإنتاج الكبير الحجم (> 500 لوحة) يستفيد عمومًا من SPI، خاصة مع المكونات ذات الطبقة الدقيقة.
يزيد التعقيد العالي من احتمالية حدوث عيوب تتعلق بحجم اللصق والمحاذاة. تتطلب الألواح ذات النغمات الدقيقة والكثافة العالية تطبيقًا دقيقًا للمعجون، مما يجعل SPI ضروريًا. تتمتع التصميمات البسيطة ذات الملعب الكبير بتسامح أوسع ويمكن أن تنجح غالبًا بدون SPI.
يمكن للفحص اليدوي اكتشاف العيوب الجسيمة مثل المعجون المفقود أو الجسور الشديدة ولكن لا يمكنه قياس الاختلافات الصغيرة في حجم المعجون بدقة والتي يمكن أن تؤدي إلى أعطال كامنة. بالنسبة لعمليات التشغيل ذات الحجم المنخفض، قد يكون الفحص اليدوي المقترن بالاختبار الوظيفي كافيًا في كثير من الأحيان للتطبيقات غير الحرجة.
نعم، تشمل البدائل حقنة بدون فحوصات بصرية، وإعادة تدفق اللصق، والمواد اللاصقة الموصلة، وارتفاع القطعة الأولى.
