إن كيفية تأثير ألواح PCB وحجمها على تكاليف التجميع الخاصة بك أمر بالغ الأهمية لتقليل نفقات التصنيع وزيادة الكفاءة. سواء كنت شركة ناشئة أو مدير مصادر للأجهزة ، فإن فهم كيفية قيام بتعيين اللوحات وحجم الطلبات واستراتيجيات الإنتاج بتخفيض تكاليف تجميع ثنائي الفينيل متعدد الكلور يساعدك على زيادة العائد مع تقليل النفايات. في هذا الدليل ، سنستكشف كيف يمكن لتصميم الألواح الذكية وتخطيط الصوت ومحاذاة العملية تحسين خط إنتاج ثنائي الفينيل متعدد الكلور. الغوص لاكتشاف نصائح عملية وقابلة للتنفيذ للتحكم في تكاليف ثنائي الفينيل متعدد الكلور مع الحفاظ على الجودة والسرعة.
تعتبر اللوحة تقنية في تصنيع ثنائي الفينيل متعدد الكلور حيث يتم دمج لوحات متعددة في لوحة واحدة. تعمل هذه الطريقة على تحسين إنتاجية الإنتاج ، ويقلل من التكاليف معالجة ، ويحمي الألواح الصغيرة أثناء المعالجة. من خلال الجمع بين اللوحات ، يمكن للمصنعين تحسين استخدام مواد ثنائي الفينيل متعدد الكلور وزيادة الكفاءة.
تقدم اللوحة عدة فوائد للتجميع. يسمح بوضع SMT أسرع عن طريق معالجة لوحات متعددة في شوط واحد. انخفاض المعالجة و epanelization الفعالة وفر الوقت وخفض التكاليف. بالإضافة إلى ذلك ، يقلل استخدام المواد الأفضل من التكلفة لكل وحدة ، مما يجعلها فعالة من حيث التكلفة لكل من الإنتاج الصغير والكبير.
تتضمن طرق إضفاء الطابع اللوحة تسجيل V ، وتوجيه علامات التبويب ، وإعداد ألواح علامات التبويب الصلبة. كل طريقة لها إيجابياتها وسلبياتها:
تسجيل V: يقطع الأخاديد على شكل حرف V على طول الحواف ، مما يجعل الفصل سهلاً. مناسبة للوحات التي يمكن أن تصمد أمام بعض التوتر.
توجيه علامات التبويب: يستخدم علامات تبويب صغيرة لعقد الألواح معًا ، مما يسمح بالفصل النظيف. الأفضل للمجالس الحساسة.
ألواح علامات التبويب الصلبة: توفر علامات التبويب الأقوى دعمًا إضافيًا ، مثاليًا للوحات الكبيرة. يتطلب المزيد من الجهد للفصل.

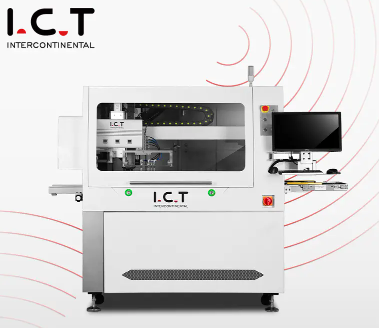

depanelization هي عملية فصل الألواح الفردية عن اللوحة. وتشمل الخيارات اليدوي والآلة depaneling. إدارة التوتر على الألواح أثناء الفصل أمر بالغ الأهمية لتجنب الأضرار. توازن التكلفة وحماية العائد يضمن إنتاجًا فعالًا وموثوقًا.
| طريقة | Pros | Cons |
|---|---|---|
| V-Scoring | فصل سهل ، مناسب للوحات القوية | يمكن أن يسبب التوتر ، وليس مثاليًا للوحات الحساسة |
| توجيه TAB | فصل نظيف ، مناسب للألواح الحساسة | إعداد أكثر تعقيدًا ، التكلفة الأولية الأعلى |
| ألواح علامات التبويب الصلبة | دعم قوي ، مثالي للوحات الكبيرة | يتطلب المزيد من الجهد لفصل تكلفة العمالة المرتفعة |
من خلال فهم اللوحة ، يمكن للمصنعين تحسين عملياتهم للتكلفة والكفاءة.
تخفيضات أعلى من التكاليف لكل وحدة باستخدام وفورات الحجم. يقوم المصنعون بنشر تكاليف الإعداد عبر المزيد من الألواح ، مما يقلل من التسعير الفردي. توفر بيوت التجميع على إعداد التغذية ، وبرمجة الآلات ، ووقت معايرة المشغل.
تعمل الطلبات الكبيرة على تحسين كفاءة اللوحة ، مما يتيح للمصنعين لوحات العش لتقليل الخردة. يمكنك الحصول على عائد مواد أفضل لكل لوحة ، وقطع النفايات FR-4.
على سبيل المثال ، قد يترك عرض 10 ألواح صغيرة في لوحة 250 مم × 250 مم مناطق غير مستخدمة. يتيح التوسع إلى 50 لوحًا للمهندسين تحسين المخططات ، باستخدام جميع مساحة الركيزة تقريبًا. كما يقلل انخفاض النفايات في الحجم من تكاليف التخلص والتخزين ، مع الحفاظ على تنظيم ورشة العمل أثناء خفض النفقات المخفية.
الطلبات ذات الحجم الكبير المخاطرة تمديد أوقات الرصاص إذا لم يتم جدولة الإنتاج بشكل صحيح. تحتاج الآلات إلى أشواط مستمرة أطول ، وتصنيع مركبات ثنائي الفينيل متعدد الكلور يعطي الأولوية للوظائف الكبيرة. لتحقيق التوازن بين التوصيل ، أوامر القطاع في دفعات مخططة واستخدام الجدولة المتداخلة. تساعد الشحنات الجزئية على تجنب الجوع للبناء الحرجة مع الاستفادة من تسعير الحجم.
تقوم استراتيجيات زمنية الرصاص المرنة بمحاذاة سلسلة التوريد الخاصة بك وتقليل اختناقات الإنتاج في البيئات ذات المزيج العالي.
تبسيط الحجم المنخفض المزيج ، تبسيط البرمجة وإعداد التغذية ، مما يقلل من نفايات التغيير. الآلات تبقى مثمرة دون توقف متكرر. تزيد الطلبات ذات الحجم المنخفض من الحجم المنخفض ، مما يزيد من وقت الخمول مثل المغذيات والبرامج وتبديل الإستنسل. يؤثر على الكفاءة إن لم يكن مخططًا لها.
| Side | High-Mix ، و Mix-Mix ذات الحجم المنخفض ، والمتزايد | ذي |
|---|---|---|
| تردد التغيير | عالي | قليل |
| تعطل الآلة | أعلى | أدنى |
| تكلفة التجميع لكل وحدة | أعلى | أدنى |
يساعد فهم هذه المفاضلات الفرق في اختيار أفضل استراتيجية للتحكم في تكاليف تجميع ثنائي الفينيل متعدد الكلور مع تلبية مطالب المشروع.
تخطيط اللوحة الفعال يقلل بشكل كبير من نفايات المواد. من خلال تعشيش مركبات ثنائي الفينيل متعدد الكلور الفردية معًا ، يمكن للمصنعين زيادة استخدام المواد. على سبيل المثال ، يمكن أن تقلل لوحة مصممة جيدًا من تكاليف المواد بنسبة تصل إلى 15 ٪. هذا مهم بشكل خاص لركض الإنتاج ذو الحجم الكبير ، حيث يمكن أن تضيف التوفير الصغير لكل وحدة إلى تخفيضات كبيرة في التكاليف.
يقلل اللوحة من عدد اللمسات اليدوية لكل لوحة ، مما يؤدي إلى وفورات كبيرة في العمالة. عدد أقل من التفاعلات اليدوية يعني وقت العمل أقل وتقليل خطر الخطأ البشري. بالإضافة إلى ذلك ، يتم تقليل أوقات التحميل والتفريغ أثناء SMT. هذا يمكن أن يقلل من تكاليف العمالة بنسبة 20 ٪ في الإنتاج ذي الحجم الكبير ، مما يجعل العملية أكثر كفاءة وفعالية من حيث التكلفة.
لوحات لتبسيط لوحات الاختبار ، وجعل الفحص البصري الآلي (AOI) ، والاختبار داخل الدائرة (ICT) ، والاختبار الوظيفي أكثر كفاءة. من خلال اختبار لوحات متعددة في وقت واحد ، يمكن للمصنعين تقليل الوقت والتكلفة المرتبطة باختبار اللوحة الفردية. يمكن أن يقلل هذا من تكاليف التفتيش بنسبة تصل إلى 30 ٪ في إنتاج الحجم ، مما يضمن الإنتاج عالي الجودة مع تقليل النفقات.
أساليب التثبيط تؤثر بشكل كبير على التكاليف والمخاطر. تعتبر تسجيلات V هي طريقة أرخص ولكنها يمكن أن تسبب التوتر على الألواح ، مما يؤدي إلى أضرار. يعد توجيه علامات التبويب أكثر تكلفة ولكنه ألطف على الألواح ، مما يقلل من خطر الضرر أثناء الانفصال. يمكن أن يزيد عملية التمييز غير السليمة من معدلات الخردة ، مما ينفي بعض وفورات التكاليف التي تحققت من خلال تعليم اللوحة. موازنة التكلفة والمخاطر أمر بالغ الأهمية لزيادة المدخرات الشاملة.
| الحجم الكبير ، | مثال على | ذلك |
|---|---|---|
| مدخرات المواد | تخطيط فعال يقلل من النفايات ، وخفض تكاليف المواد. | يمكن للوحة المصممة جيدًا تقليل تكاليف المواد بنسبة تصل إلى 15 ٪. |
| مدخرات العمل | عدد أقل من اللمسات اليدوية والتحميل/التفريغ الأسرع تقليل تكاليف العمالة. | يمكن تخفيض تكاليف العمالة بنسبة 20 ٪ في إنتاج عالية الحجم. |
| اختبار كفاءة | عمليات الاختبار المبسطة تنخفض تكاليف التفتيش لكل وحدة. | يمكن أن تنخفض تكاليف الاختبار بنسبة 30 ٪ في إنتاج الحجم. |
| تكاليف التثبيط | تسجيل الخامس أرخص ولكنه أكثر خطورة ؛ توجيه علامات التبويب أكثر تكلفة ولكن أكثر أمانًا. | يمكن أن يؤدي اختيار الطريقة الصحيحة إلى منع الخردة وضمان توفير التكلفة. |
من خلال فهم هذه العوامل ، يمكن للمصنعين حساب وفورات تكاليف اللوحات واتخاذ قرارات مستنيرة لتحسين عمليات الإنتاج الخاصة بهم. يوفر كل جانب فرصًا محددة لتقليل التكاليف مع الحفاظ على الإنتاج عالي الجودة.
يجب أن تتماشى تصميمات اللوحة مع قدرات معدات التجميع الخاصة بك. تأكد من أن تخطيطات اللوحة الخاصة بك تتطابق مع أبعاد ومتطلبات الناقلات والتركيبات. يمكن أن يؤدي تصميم علامات التبويب الانفصالية ل depaneling الفعالة إلى تقليل العمالة اليدوية والأضرار المحتملة أثناء الانفصال. على سبيل المثال ، يمكن أن يؤدي استخدام علامات تبويب الانفصال على شكل V إلى جعل عملية depaneling أكثر سلاسة وأكثر موثوقية.
حجم اللوحة هو عامل حاسم في تحسين التكاليف. فكر في قيود الحجم في آلات الاختيار والبكتيريا ، و AOI. قد تتطلب اللوحات الضخمة تدخلًا يدويًا وزيادة تكاليف العمالة وخفض الكفاءة. من خلال الحفاظ على لوحات ضمن نطاق الحجم الأمثل للمعدات الخاصة بك ، يمكنك الحفاظ على الأتمتة السلسة وتقليل الحاجة إلى التعامل اليدوي. على سبيل المثال ، يمكن أن يحسن حجم اللوحة الذي يتناسب بشكل جيد مع إمكانات الماكينة الإنتاجية بنسبة تصل إلى 25 ٪.
يجب أن يعتمد اختيار طريقة لإعداد اللوحة على حجم الإنتاج الخاص بك. بالنسبة للنماذج الأولية الصغيرة ، غالبًا ما يكون تسجيل الخامس كافيًا وفعالًا من حيث التكلفة. ومع ذلك ، بالنسبة للتشغيل ذو الحجم الكبير ، يُفضل توجيه علامات التبويب بشكل عام لأنه يوفر عملية فصل ألطف ، مما يقلل من خطر تلف اللوحة. يمكن أن يؤثر فهم وقت استخدام توجيه V-Score مقابل TAB بشكل كبير على كل من التكلفة والجودة. على سبيل المثال ، يمكن أن يؤدي توجيه علامات التبويب إلى تقليل معدلات الخردة بنسبة تصل إلى 10 ٪ في عمليات الإنتاج عالية الحجم.
| ، مثال | على | الجوانب |
|---|---|---|
| محاذاة تصميم لوحة | تطابق التصميمات مع القدرات الناقلة وقدرات التثبيت. | باستخدام علامات تبويب الانفصال على شكل V لسهولة depaneling. |
| موازنة حجم لوحة | ضمان قدرة اللوحات على الماكينة لتجنب التدخل اليدوي. | الحفاظ على لوحات في حدود حجم الماكينة للحفاظ على كفاءة الأتمتة. |
| اختيار طريقة لإعداد اللوحة | اختر درجة V للتشغيل الصغير ، توجيه علامات التبويب للحجم الكبير. | درجة V للنماذج الأولية ، توجيه علامات التبويب لإنتاج الإنتاج لتقليل الخردة. |
من خلال النظر بعناية في عوامل التصميم هذه ، يمكن للمصنعين تحسين اللوحة لكل من التكلفة والكفاءة. يؤثر كل اختيار على تدفق الإنتاج والتكاليف النهائية ، مما يجعل القرارات المستنيرة حاسمة لزيادة المدخرات والحفاظ على الإنتاج عالي الجودة.
يقلل اللوحة من تكاليف التجميع عن طريق تحسين استخدام المواد وتقليل المناولة. الجمع بين لوحات متعددة في لوحة واحدة يزيد من استخدام المواد ، مما يقلل من النفايات. عدد أقل من اللمسات اليدوية لكل لوحة انخفاض تكاليف العمالة. أساليب التثبيط الفعالة توفر أيضًا الوقت وتقليل الأخطاء.
نعم ، يمكن أن تكون اللوحة مفيدة لأوامر الحجم الصغيرة. يقلل من عملية التجميع ، مما يجعلها أكثر كفاءة. حتى مع وجود عدد أقل من المجالس ، يقلل اللوحة من أوقات الإعداد ويحسن استخدام المواد. هذا يمكن أن يؤدي إلى وفورات في التكاليف ، خاصة عند استخدام المعدات الآلية.
تعتمد أفضل طريقة لإعداد اللوحة على احتياجات التصميم والإنتاج. تسجيل الخامس مناسب للوحات والنماذج الأولية الصغيرة والقوية. توجيه علامات التبويب أفضل للألواح الأكبر والأكثر حساسية. توفر ألواح علامات التبويب الصلبة دعمًا إضافيًا للوحات الكبيرة ولكنها تتطلب المزيد من الجهد لفصل.
زيادة حجم الطلب يمكن أن يؤدي إلى وفورات كبيرة في التكاليف. تخفيض أحجام أعلى تكاليف الوحدة من خلال وفورات الحجم. تنتشر تكاليف الإعداد على المزيد من الوحدات ، مما يقلل من التكاليف الفردية. استخدام المواد يتحسن أيضا ، ويقلل من النفايات. على سبيل المثال ، قد يقلل الترتيب الكبير من التكاليف لكل وحدة بنسبة 20 ٪ مقارنة مع واحد صغير.
يمكن أن يؤدي تخطي تصميم اللوحة الصحيح إلى زيادة التكاليف وتأخير الإنتاج. يمكن أن تسبب اللوحات المصممة بشكل سيء نفايات المواد ، وارتفاع تكاليف العمالة ، وزيادة معدلات الخردة. يمكن أن يؤدي depanelization غير السليم إلى إتلاف الألواح ، مما يؤدي إلى إعادة صياغة أو خردة. تصميم اللوحة الصحيح يضمن وفورات فعالة للإنتاج والتكاليف.
إن فهم كيفية تعويض ألواح ثنائي الفينيل متعدد الكلور وتكاليف تجميع التأثير في الحجم أمر بالغ الأهمية لتحسين الإنتاج الخاص بك. من التوفير المادي وكفاءة العمل إلى اختيار طريقة تعليم اللوحة اليمنى ، يلعب كل عامل دورًا في تقليل التكاليف وتحسين السرعة. إذا كنت تبحث عن تحسين إنتاج ثنائي الفينيل متعدد الكلور ، ففكر في الشراكة مع خبراء مثل Dongguan Technology Co. ، Ltd. ، فهي متخصصة في حلول PCB المتقدمة ويمكن أن تساعدك على زيادة الكفاءة وتوفير التكاليف.
