تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2022-04-20 المنشأ:محرر الموقع
يعد خط إنتاج SMT شبه التابع , يسمى أيضًا تقنية التجميع السطحي ، وهو جيل جديد من تقنية التجميع الإلكترونية التي تم تطويرها من تقنية الدوائر المتكاملة المختلطة. ويتميز باستخدام تقنية Mount Surface المكون وتقنية لحام تراجع. لقد أصبح جيلًا جديدًا في تصنيع المنتجات الإلكترونية.
هذه هي قائمة المحتوى:
ل ما هي شروط إعداد ما قبل الإنتاج لخط إنتاج SMT شبه التلقائي؟
ما هي البيانات المطلوبة لعملية إنتاج خط إنتاج SMT شبه التلقائي؟
ل ما هي خطوات تحرير البيانات لخط إنتاج SMT شبه AUTO؟

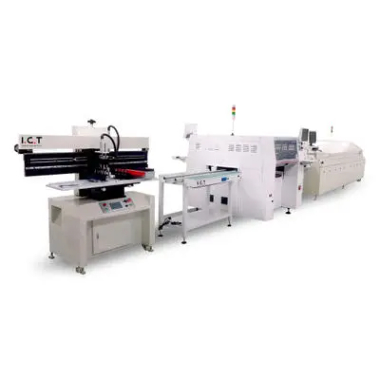

تشمل المعدات الرئيسية لخط إنتاج SMT شبه التلقائي : آلة الطباعة ، آلة الموضع (المكونات الإلكترونية السطحية العلوية) ، لحام الإنحدار ، المكونات الإضافية ، فرن الموجة ، عبوة اختبار. قام التطبيق الواسع لـ SMT بترويج التصغير والوظائف المتعددة للمنتجات الإلكترونية ، وقد وفر شروطًا للإنتاج الضخم وإنتاج معدل العيب المنخفض.
يتطلب إعداد برنامج إنتاج خط إنتاج SMT شبه التلقائي إعداد الأنواع التالية من البيانات ، ويجب تنفيذ إعداد خط إنتاج SMT شبه التاسعة بالترتيب التالي. PWB Board/Screen Data INPUT → طباعة بيانات حالة الإدخال → تحقق من إدخال البيانات ← إدخال بيانات التنظيف ← إدخال البيانات الإضافية ، يجب تجميع البيانات أعلاه بشكل أساسي للعنصر الأول (PWB وبيانات الشاشة) ، العنصر الثاني (بيانات حالة الطباعة) والبند الرابع (بيانات التنظيف).
إدخال البيانات: استخدم مفتاح ALT لتنشيط تحديد القائمة
L PWB/Stencil Data ، ستظهر شاشة إدخال بيانات PWB/الشاشة في هذا الوقت ، والبيانات التي تحتاج إلى إدخال في هذه الشاشة هي:
L PWB ID ---- اسم رمز PWB المنتج حاليًا.
L PWB Size (X ، Y) ، أبعاد الطول والعرض من PWB المنتجة حاليًا.
L تخطيط إزاحة (X ، Y) ، انحراف الإنتاج الحالي PWB (يشير عمومًا إلى الزاوية اليمنى السفلية من PWB).
سم سمك ، سمك لوحة PWB المنتجة حاليًا.
L stencil ID ---- اسم رمز الاستنسل المستخدم حاليًا.
حجم الاستنسل (x ، y) ، أبعاد الطول والعرض للاستنسل باستخدام خط إنتاج SMT شبه التلقائي.
L Layout Layout Standard ، حدد وضع مستوى الانحراف في طباعة خط إنتاج SMT شبه AUTO SMT الحالي.
L Origin Offset (x ، y) ، الانحراف بين نقطة مرجع PWB والنقطة المرجعية على الشاشة.
نوع PWB ----- حدد نوع PWB في مربع التحديد.
L BOC MARK1 (X ، Y) ، إن انحراف PWB والاستنسل يصحح إحداثيات نقطة التعرف الأولى.
L BOC Mark2 (X ، Y) ، إن انحراف PWB والاستنسل يصحح إحداثيات نقطة التعرف الثانية.
L النجمة بعد SOC MARK1 ، SOC MARK2 ، BOC MARK1 ، BOC MARK2 يشير إلى معلومات تحديد نقطة الهوية.
