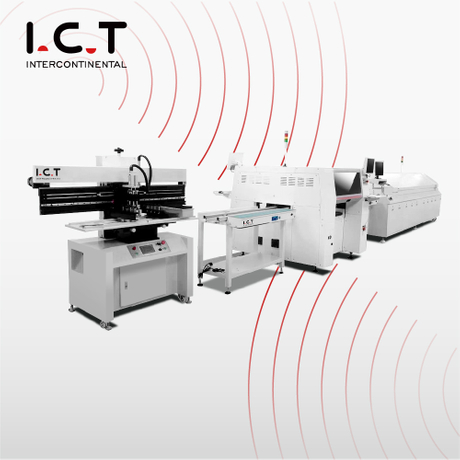

في أعمال إنتاج خط إنتاج SMT شبه الآلي ، , تشارك العديد من معدات الإنتاج الخاصة. بعد ذلك ، دعنا نتحدث عن الاستخدامات والوظائف المحددة لهذا الجهاز.
ما هو دور القوالب في خط إنتاج شبه AUTO SMT؟
ما هو دور شاشة الحرير في خط إنتاج شبه AUTO SMT؟
ما هو دور التوظيف في خط إنتاج SMT شبه AUTO؟
ما هو دور لحام التراجع في خط إنتاج SMT شبه التلقائي؟
أولاً ، حدد ما إذا كان سيتم معالجة القالب وفقًا لخط إنتاج SMT شبه المصمم PCB. إذا كانت مكونات SMD على ثنائي الفينيل متعدد الكلور هي مقاومات فقط ، وكحول ، وكانت الحزمة 1206 أو أكثر ، فأنت لا تحتاج إلى إنشاء قالب ، واستخدام محقنة أو معدات الاستغناء التلقائية. طلاء معجون لحام. عندما يحتوي PCB على SOT و SOP و PQFP و PLCC و BGA المعبأة في الرقائق والمقاومات والمكثفات للحزم التي تقل عن 0805 ، يجب إجراء قالب.
تتمثل وظيفة طباعة الشاشة في خط إنتاج SMT شبه التلقائي في استخدام الممسحة لطباعة معجون اللحام أو غراء التصحيح على منصات ثنائي الفينيل متعدد الكلور للتحضير لوضع المكونات. المعدات المستخدمة هي طاولة طباعة على الشاشة اليدوية والقالب والممسحة ، والتي تقع في طليعة خط إنتاج SMT شبه التاسعة. يوصى باستخدام جدول طباعة الشاشة متوسطة وآلة طباعة شاشة شبه آلية دقيقة لإصلاح القالب على جدول طباعة الشاشة.
حدد موضع ثنائي الفينيل متعدد الكلور لخط إنتاج SMT شبه AUTO على منصة طباعة الشاشة من خلال المقابض لأعلى ولأسفل واليسرى واليمنى على جدول طباعة الشاشة اليدوية ، وإصلاح هذا الموضع ؛ ثم ضع ثنائي الفينيل متعدد الكلور ليتم طلاءه بين منصة طباعة الشاشة والقالب. ضع معجون اللحام على لوحة الشاشة ، وحافظ على القالب بالتوازي مع ثنائي الفينيل متعدد الكلور ، واستخدم مكشطة لتساوي معجون اللحام على PCB بالتساوي. في عملية الاستخدام ، انتبه إلى تنظيف قالب خط إنتاج SMT شبه التلقائي مع الكحول في الوقت المناسب لمنع القصدير من المعجون يمنع الثقوب المتسربة للقالب.
تتمثل وظيفة التثبيت في خط إنتاج SMT شبه التلقائي في تثبيت مكونات تركيب السطح بدقة على موضع ثابت على PCB. المعدات المستخدمة هي آلة وضع ، وقلم شفط الفراغ أو الملقط ، الموجود خلف طاولة طباعة الشاشة في خط إنتاج SMT شبه التاسعة. بالنسبة للمختبر أو الدُفعات الصغيرة ، يوصى عمومًا باستخدام قلم شفط مضاد للضادة. من أجل حل مشكلة وضع الرقائق عالية الدقة ومحاذاة ، يوصى باستخدام آلة وضع Samsung التلقائية ذات الوظائف العالية في كوريا الجنوبية.
يتمثل دور تنحرف لحام في خط إنتاج SMT شبه التلقائي في إذابة معجون اللحام ، بحيث يتم تجهيز مكونات التثبيت السطحية و PCB بحزم لتحقيق الأداء الكهربائي المطلوب من خلال التصميم والمكونات التي يتم التحكم فيها بدقة وفقًا للانتقال المعياري الدولي ، والتي يمكن أن تمنع الأضرار الحرارية بشكل فعال لل PCB والمكونات. خط إنتاج SMT.
