يعتمد اختيار آلة فحص AOI الصحيحة لإنتاج ثنائي الفينيل متعدد الكلور على بعض الأشياء المهمة. يجب عليك اختيار آلة مع ميزات تناسب احتياجاتك. هذا يساعدك على التحقق من لوحات ثنائي الفينيل متعدد الكلور بسرعة وبشكل صحيح. فكر في هذه الأشياء عندما تنظر إلى آلة التفتيش البصري التلقائي :
· حجم الإنتاج والمزيج
دقة التفتيش والسرعة
· تكامل البرامج ومعالجة البيانات
· الميزانية والتكلفة الإجمالية
· دعم البائع والتدريب
· قابلية التوسع والميزات المتقدمة
إذا كنت تهتم بهذه النقاط ، فيمكنك اختيار آلة فحص AOI تعمل بشكل جيد لعملية ثنائي الفينيل متعدد الكلور ويعطي نتائج جيدة.
· اختر جهاز فحص AOI الذي يطابق مبلغ الإنتاج الخاص بك ، وحجم ثنائي الفينيل متعدد الكلور ، ومدى صعوبة الألواح. هذا يساعدك على الحصول على شيكات سريعة وصحيح.
· اختر أنظمة 3D AOI للوحات الصلبة. يجدون المزيد من المشكلات ويساعدونك على تمرير المزيد من الألواح في المرة الأولى من الأنظمة ثنائية الأبعاد.
· فكر في جميع التكاليف مثل الإعداد ، والإصلاح ، والتدريس ، والبرامج. لا تنظر فقط إلى سعر الماكينة. هذا يساعدك على الحصول على أكبر قيمة مقابل أموالك.
· جرب آلات AOI مع لوحاتك الخاصة. تحقق مما إذا كان البائع يساعدك. هذا يتأكد من أن النظام يعمل بشكل جيد في مصنعك ويمكن لفريقك استخدامه.
· تعليم عمالك في كثير من الأحيان. الحفاظ على نظام AOI نظيف وتحديث. يساعدك هذا في العثور على المزيد من المشكلات والحفاظ على جودة الإنتاج ثابتة.
يساعدك الفحص البصري الآلي ، المسمى AOI ، على التحقق من ثنائي الفينيل متعدد الكلور لمشاكل أثناء صنعه. يستخدم AOI الكاميرات والأضواء الخاصة للنظر في لوحة الدوائر المطبوعة . يمكن أن يكتشف العديد من المشكلات ، مثل الأجزاء المفقودة ، والقطع الخاطئة ، واللحام السيئ ، وأخطاء التباعد. يمكنك استخدام AOI في أوقات مختلفة في خط الإنتاج. على سبيل المثال ، يمكنك استخدامه بعد معجون اللحام ، قبل أو بعد الانتعاش ، وبعد لحام الموجة. يعمل AOI مثل بوابة الجودة. إنه يمنع الألواح السيئة من الذهاب إلى الخطوة التالية. يتيح لك هذا إصلاح المشكلات مبكرًا ويبقي عملك صحيحًا.
فيما يلي بعض الأشياء التي يمكن أن يفعلها نظام AOI الآلي من أجلك:
· ابحث عن مشاكل مثل عدم وجود لحام كافية وأجزاء خاطئة وقطع مفقودة وجسور لحام.
· تحقق من ثنائي الفينيل متعدد الكلور في العديد من الخطوات للعثور على المشكلات في وقت مبكر.
· استخدم الأضواء الخاصة وبرامج الشبكة للعثور على المزيد من المشكلات وجمع البيانات.
تأكد من أن اللوحات الجيدة فقط تتحرك للأمام ، لذلك تكون منتجاتك أفضل.
تحتاج إلى AOI في إنتاج ثنائي الفينيل متعدد الكلور لأنه يجعل التحقق من المشكلات أفضل بكثير. يمكن للأشخاص أن يفوتكوا الأخطاء عندما يتحققون يدويًا لأنهم يتعبون أو يرتكبون أخطاء. يستخدم AOI الآلي كاميرات قوية ومنظمة العفو الدولية للعثور على مشاكل سريعة وصحيح. هذا يعني أنك تجد المزيد من المشكلات والحصول على نفس النتائج في كل مرة.
يمكن أن تجد أنظمة AOI أكثر من 99 ٪ من المشكلات ، ولكن عادة ما يجد الناس 60 ٪ إلى 90 ٪ فقط . تعمل AOI أيضًا بشكل أسرع ولا تتعب أبدًا.
وجه | التفتيش اليدوي | التفتيش البصري الآلي (AOI) |
معدل اكتشاف العيوب | 60 ٪ إلى 90 ٪ | أكثر من 99 ٪ |
سرعة | بطيئة | سريع جدا |
تناسق | التغييرات مع التعب | دائما متسقة |
شدة العمل | عالي | قليل |
عند استخدام AOI الآلي ، يمكنك خفض معدل مشكلتك بنسبة 30 ٪ إلى 45 ٪ . على سبيل المثال ، إذا كان معدل مشكلتك 5 ٪ ، فقد ينخفض إلى أقل من 1 ٪. هذا يعني عددًا أقل من العوائد والشكاوى ، ويحصل عملاؤك على منتجات أفضل. يمنحك AOI الآلي فحوصات جودة قوية وتساعد على الحفاظ على إنتاج PCB ثابتًا.
أولاً ، فكر في ما هي احتياجات الإنتاج الخاصة بك . إذا قمت بعمل الكثير من مجموعات لوحة الدوائر المطبوعة بسرعة كبيرة ، فأنت بحاجة إلى آلة فحص قوية AOI. تحتوي أنظمة AOI المتطورة على كاميرات بها 20 ميجابكسل أو أكثر. يمكنهم التحقق من 80 سنتيمتر مربع كل ثانية. هذه الآلات هي الأفضل للدفعات الكبيرة وتصميمات ثنائي الفينيل متعدد الكلور الصلب. إذا قمت بوظائف أصغر ، فقد تكون أنظمة AOI على مستوى الدخول كافية.
طبقة نظام AOI | النطاق السعري | دقة الكاميرا | سرعة التفتيش (سم⊃2;/ثانية) | نوع التفتيش | استخدام الحالة | المزايا الرئيسية |
مستوى الدخول | 50000 دولار - 80،000 دولار | 5-10 ميجابكسل | 30-50 | في المقام الأول 2D | مجلدات إنتاج صغيرة إلى متوسطة | بأسعار معقولة وسهلة الاستخدام |
متوسط المدى | 80،000 دولار - 150،000 دولار | 10-20 ميجابكسل | 50-80 | 2D مع الوظائف الإضافية ثلاثية الأبعاد الاختيارية | أحجام إنتاج متوسطة إلى عالية | التكلفة المتوازنة والأداء |
راقية | 150،000 دولار - 250،000 دولار+ | 20+ ميغابكسل | 80-100+ | 3D كامل مع AI المتقدمة | مجموعات ثنائي الفينيل متعدد الكلور ذات الحجم العالي المعقدة | دقة فائقة ، إنتاجية سريعة |
يجب أن تجد آلة التفتيش AOI حتى عيوب صغيرة. يمكن أن تكون أنظمة AOI عالية السرعة على الإنترنت مع الذكاء الاصطناعى المتقدمة اكتشاف أخطاء صغيرة جدًا ، حيث تصل إلى 10 ميكرومتر. هذا يساعدك على إيقاف مشاكل الجودة والحفاظ على خطك سريعًا. إن الفحص البصري الآلي مع الذكاء الاصطناعي والتعلم الآلي يجعل الإعداد أسرع ويجد المزيد من العيوب.
تحقق من حجم ثنائي الفينيل متعدد الكلور وسميك. تعمل معظم أنظمة AOI مع لوحات تصل إلى 510 في 460 ملليمتر. يمكن لبعض الآلات التعامل مع خطوط حارة مزدوجة أو واحدة لإعدادات مختلفة.
إعدادات | الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور (مم) |
عام | 510 × 460 |
حارة مزدوجة | 510 × 330 |
حارة واحدة | 510 × 600 |
يمكن لآلات AOI الآلية التحقق من سمك ثنائي الفينيل متعدد الكلور من 0.3 إلى 6.0 ملليمتر . يمكنهم أيضًا التعامل مع الألواح التي تنحني إلى زائد أو ناقص 3.0 ملليمتر. هذا يعني أنه يمكنك استخدامها في العديد من أنواع تصميمات لوحات الدوائر المطبوعة ، حتى التصميمات الصعبة.
يعد نظام التفتيش ثنائي الأبعاد AOI جيدًا لمشاكل السطح البسيطة مثل الأجزاء المفقودة أو جسور اللحام. لكن نظام AOI ثلاثي الأبعاد يفعل المزيد. يقيس الارتفاع والحجم والشكل. يمكن أن تجد مشاكل مثل الخيوط المرفوعة أو مفاصل اللحام السيئة. يجد 3D AOI ما يصل إلى 30 ٪ من العيوب ويساعدك على تمرير المزيد من الألواح في المرة الأولى بنسبة 25 ٪. يجب عليك اختيار نظام فحص AOI ثلاثي الأبعاد لتجميعات ثنائي الفينيل متعدد الكلور المزدحم أو الصلب.
نصيحة: يمكن أن تقوم أنظمة AOI ثلاثية الأبعاد بالتحقق من جانبي ثنائي الفينيل متعدد الكلور في وقت واحد . كما أنها تعمل بشكل أفضل مع الظلال أو لوحات عازمة من الأنظمة ثنائية الأبعاد.
اختر أنظمة AOI الآلية مع برامج قوية. يتيح لك برنامج جيد توصيل بيانات التفتيش بشبكة المصنع الخاصة بك. تساعدك ميزات مثل المسح الباركود والوصول عن بُعد والعيوب التي تحركها AI إلى تتبع الشيكات وتحسينها. الأتمتة والتكامل يجعل مراقبة الجودة أسهل.
فكر في كل التكاليف ، وليس فقط السعر. أضف التثبيت والتدريب والبرامج والصيانة . اكتشف عائد الاستثمار الخاص بك من خلال مقارنة هذه التكاليف بالمال الذي توفره من أخطاء أقل وفحص أقل باليد. يمكن أن تساعدك حاسبة عائد الاستثمار عبر الإنترنت على معرفة المدة التي تستغرقها لاسترداد أموالك وما هي القيمة الإجمالية الخاصة بك.
اختر بائعًا يقدم دعمًا جيدًا وتدريبًا. يساعدك الدعم الجيد على إصلاح المشكلات بسرعة ويبقي نظام AOI الآلي يعمل. يتأكد التدريب من استخدام فريقك لآلة التفتيش AOI بالطريقة الصحيحة. هذا يحمي استثمارك ويبقي الإنتاج الخاص بك يعمل بسرعة.
ابدأ بالتفكير فيما تحتاجه لوحة الدوائر المطبوعة. انظر إلى حجم وشكل وسمك لوحاتك. إذا كان PCB الخاص بك يحتوي على الكثير من الأجزاء الصغيرة بالقرب من بعضها البعض ، فأنت بحاجة إلى نظام AOI قوي . تحتوي بعض الألواح على العديد من الطبقات أو تستخدم أجزاء خاصة مثل BGAs أو QFNs. هذه الأشياء تجعل التحقق من اللوحة أكثر صعوبة. تريد آلة تفتيش AOI التي يمكن أن تتغير وبرمجتها. هذا يساعدك على مواكبة التصميمات الجديدة والكثير من الأجزاء.
تحتاج تخطيطات ثنائي الفينيل متعدد الكلور الصلب والأجزاء المعبأة إلى أنظمة AOI للوحات متعددة الطبقات.
· تتم تباعد الأجزاء وتمييز نظام AOI في العثور على مشاكل.
· يمكن أن تصنع المساحات الضيقة والارتفاعات المختلفة ظلال ، لذلك تحتاج إلى صور واضحة وأضواء جيدة.
· تحتاج أجزاء خاصة إلى أنظمة AOI التي يمكن أن تتغير.
يساعدك العمل في وقت مبكر مع صانعك في تصميم لوحات أسهل في التحقق منها.
كما يتحسن الفحص البصري الآلي ، ترى المزيد من استخدام الذكاء الاصطناعي والتعلم الآلي. تساعدك هذه الأدوات في العثور على المزيد من المشكلات والاستمرار في التحقق بسرعة.
نصيحة: اختر دائمًا نظام AOI الذي يناسب تصميمات ثنائي الفينيل متعدد الكلور الآن ولاحقًا. هذا يبقي الشيكات الخاصة بك قوية مع تغير منتجاتك.
قبل شراء آلة AOI ، يجب أن تحاول مقارنة الجهاز المختلفة. كل نظام AOI يتحقق من الألواح بطريقتها الخاصة. يستخدم البعض الصور لاكتشاف التغييرات ، بينما يقيس البعض الآخر كل جزء ويستخدم القواعد لإيجاد المشكلات. عادة ما تجد الأنظمة التي تقيس الأجزاء مشاكل أكثر حقيقية وتعطي أجهزة إنذار كاذبة أقل.
إليك دليل بسيط لمساعدتك في مقارنة أنظمة AOI :
1. حدد ما تريد أن يفعله نظام AOI الخاص بك. فكر في المشكلات التي تحتاجها للعثور عليها.
2. قارن الأنظمة التي تستخدم الصور لتلك التي تقيس. أنظمة الصور أسرع لإعدادها ولكنها قد تفوت المزيد من المشكلات.
3. معرفة ما إذا كان نظام AOI يمكن أن يتغير عند إضافة أجزاء جديدة أو تغيير العملية.
4. ابحث عن الأنظمة التي تمنحك البيانات على الفور وتساعدك على التحسن.
5. تحقق من المدة التي يستغرقها إعداد نظام AOI والحفاظ عليه.
6. اسأل عن المساعدة والدعم من الشركة.
7. تحقق من مدى وضوح الكاميرا ومدى سرعة عملها ، وليس فقط Megapixels.
8. اكتشف عدد المرات التي يعطي فيها النظام إنذارات خاطئة. يمكن أن يبطئ الكثير من فريقك.
9. اطلب من الشركة تقارير عن المشكلات التي يمكن أن يجدها نظامهم.
10. اختر نظامًا يقيس الأجزاء ويستخدم أضواء جيدة ، مثل LEDs Tri-Color ، لفحص أفضل.
ملاحظة: يعد اختبار آلات AOI مع لوحاتك الخاصة أفضل طريقة لمعرفة مدى جودة عملها في مصنعك.
عندما تنظر إلى سعر آلة التفتيش AOI ، تحتاج إلى التفكير في أكثر من مجرد التكلفة الأولى. التكلفة الإجمالية للملكية لها أجزاء كثيرة. إليك جدول لمساعدتك على معرفة ما تفكر فيه:
عامل التكلفة | وصف | نطاق التكلفة النموذجي |
تكلفة الآلة | التغييرات حسب النوع (ثنائي الأبعاد أو ثلاثي الأبعاد) ، ومدى وضوح الكاميرا واسم العلامة التجارية | 5000 دولار - 200،000 دولار+ |
تكاليف التثبيت | ما مدى صعوبة الإعداد والتدريب والإضافة إلى خطك | 5000 دولار - 15000 دولار |
الصيانة وصيانة | التنظيف وتحديثات البرامج وتثبيت الأجزاء | 5000 دولار - 15000 دولار كل عام |
تكاليف التشغيل | القوة والأشياء التي تستخدمها ودفع العمال | 1000 دولار - 3000 دولار كل شهر |
رسوم ترخيص البرامج | برنامج خاص تحتاج إلى دفع ثمنه | 2000 دولار - 12000 دولار كل عام |
نفقات تدريب الموظفين | التدريب الأول والجديد لكل عامل | 1000 دولار - 5000 دولار لكل عامل |
التوقف أثناء الإعداد | فقدت وقت العمل عند الإعداد وإضافة الجهاز | يمكن أن يكون كثيرا |
تكامل النظام (رسوم NRE) | رسوم لمرة واحدة لإضافة الجهاز إلى نظامك | 20،000 دولار - 150،000 دولار |
الحفاظ على الجهاز يعمل وشراء قطع غيار جديدة يكلف المال مع مرور الوقت . تحتاج إلى التخطيط لتنظيف الجهاز وتثبيته والتحقق منه. إذا انكسر الجهاز أو توقف البرنامج ، فإنك تفقد الوقت في صنع الألواح. يساعدك اختيار نظام AOI جيدًا والتخطيط للرعاية المنتظمة على توفير المال وحماية جهازك.
نصيحة: أضف جميع التكاليف لمدة خمس سنوات لرؤية السعر الحقيقي لكل نظام AOI. هذا يساعدك على اتخاذ خيار ذكي عند شراء جهاز AOI.
يجب عليك دائمًا التحقق مما إذا كانت الشركة التي تبيع آلة AOI موثوقة. توضح مراجعات العملاء والقصص كيف يعمل نظام AOI في الحياة الحقيقية. يمكن لصناع ثنائي الفينيل متعدد الكلور الآخرين إخبارك إذا كان الجهاز سهل الاستخدام ويعمل بشكل جيد. تساعدك هذه القصص على النظر إلى الأرقام والعثور على شركة يمكنك الوثوق بها.
تُظهر مراجعات العملاء كيف يعمل نظام AOI في المصانع الحقيقية.
تُظهر قصص من المستخدمين الآخرين ما هو جيد وما هو غير ذلك.
عند اختيار آلة فحص AOI ، يرتكب الناس أحيانًا أخطاء. هذه الأخطاء يمكن أن تضيع الوقت والمال. إليك بعض الأشياء التي يجب ألا تفعلها:
· اخترت نظام AOI الذي لا يناسب حجم ثنائي الفينيل متعدد الكلور أو مقدار ما تقوم به. هذا يمكن أن يبطئ عملك أو يفوتك مشاكل مهمة.
· تنظر فقط إلى السعر وتنسى جميع التكاليف . تكلف بعض الآلات أكثر في وقت لاحق للإصلاح أو البرامج.
· لا تختبر جهاز AOI مع لوحاتك الخاصة. هذا يمكن أن يعني أنه لن يجد كل المشكلات عند استخدامها.
· لا تعلّم عمالك كيفية استخدام نظام AOI. إذا لم يعرفوا ماذا يفعلون ، فقد يفوتون المشاكل أو يستخدمونها بشكل خاطئ.
· تنسى تحديث البرنامج أو رعاية الجهاز. هذا يمكن أن يجعل نظام AOI يفوت مشاكل جديدة.
نصيحة: جرب دائمًا نظام AOI في المصنع الخاص بك قبل الشراء. تأكد من أن فريقك يعرف كيفية استخدامه والحفاظ عليه يعمل بشكل جيد.
يمكنك الحصول على المزيد من آلة التفتيش AOI عن طريق اتباع بعض الخطوات الجيدة. تساعدك هذه الخطوات على العثور على المزيد من المشكلات ، وصنع لوحات أفضل ، وتوفير المال.
· اختيار أنظمة AOI مع كاميرات سريعة وواضحة . يمكن لهذه الآلات رؤية مشاكل صغيرة مثل الأجزاء في المكان الخطأ ، وجسور اللحام ، والقطع المفقودة.
· قم بإجراء فحوصات خاصة لتصميمات ثنائي الفينيل متعدد الكلور الخاصة بك. تساعدك الشيكات المخصصة في العثور على مشاكل خاصة في لوحاتك.
· علّم عمالك كيفية استخدام نظام AOI. يمكن للعمال المهرة إعداد نتائج AOI وإصلاحها وقراءةها بشكل أفضل.
· أعط فريقك تدريبًا جديدًا في كثير من الأحيان. هذا يساعدهم على التعرف على ميزات AOI الجديدة والتغييرات في الصناعة.
· استخدم AOI بدلاً من التحقق يدويًا. هذا يقلل من الأخطاء ويجد مشاكل أسرع.
· العثور على مشاكل في وقت مبكر. تعني الشيكات المبكرة أنك تنفق ألواح تثبيت أقل وإيقاف المنتجات السيئة من الذهاب إلى العملاء.
· الحفاظ على نظام AOI نظيفًا وتحديثًا. إن الاعتناء بها يساعدها في العثور على المزيد من المشكلات وتستمر لفترة أطول.
أفضل الممارسات | فائدة |
نظام AOI عالي الأداء | يجد المزيد من المشكلات ، والشيكات أسرع |
إعداد التفتيش المخصص | يجد المشاكل الصحيحة |
العوامل المهرة | يخطئ عدد أقل من المشاكل ، نتائج أفضل |
اكتشاف العيوب المبكر | تكاليف أقل ، تجعل لوحات أفضل |
ملاحظة: يمكن أن تواجه الشركات التي تقوم بهذه الأشياء ما يصل إلى 20 ٪ من المشكلات و 15 ٪ من العمل المنجز.
إن اختيار آلة فحص AOI الصحيحة يعني النظر في احتياجات الإنتاج ، والدقة ، والسرعة ، والتكلفة الإجمالية . يجب عليك مطابقة ميزات الماكينة مع تصميمات PCB الخاصة بك وتخطط للنمو في المستقبل. استخدم خطوات وقوائم المراجعة في هذا الدليل لمساعدتك في اتخاذ خيار ذكي. ��
نصيحة: تحدث مع البائعين واطلب عرضًا تجريبيًا. تساعدك رؤية الجهاز في العمل على تحديد ما إذا كان يناسب مصنعك.
يتحقق 2D AOI من السطح للأجزاء المفقودة أو في غير محله. 3D AOI يقيس الارتفاع والشكل. يمكنك العثور على المزيد من المشكلات المخفية مع 3D AOI. اختر 3D إذا كانت لوحاتك تحتوي على أجزاء معقدة أو تحتاج إلى دقة إضافية.
يجب أن تنظف والتحقق من آلة AOI كل أسبوع. قم بتحديث البرنامج عند ظهور إصدارات جديدة. الرعاية المنتظمة تبقي جهازك يعمل بشكل جيد ويساعدك على العثور على المزيد من العيوب.
نعم ، يمكنك استخدام AOI لأي حجم دفعة. للحصول على دفعات صغيرة ، اختر نظام AOI بسيط. للحصول على دفعات كبيرة ، اختر آلة أسرع وأكثر تقدمًا. تطابق الجهاز دائمًا مع احتياجات الإنتاج الخاصة بك.

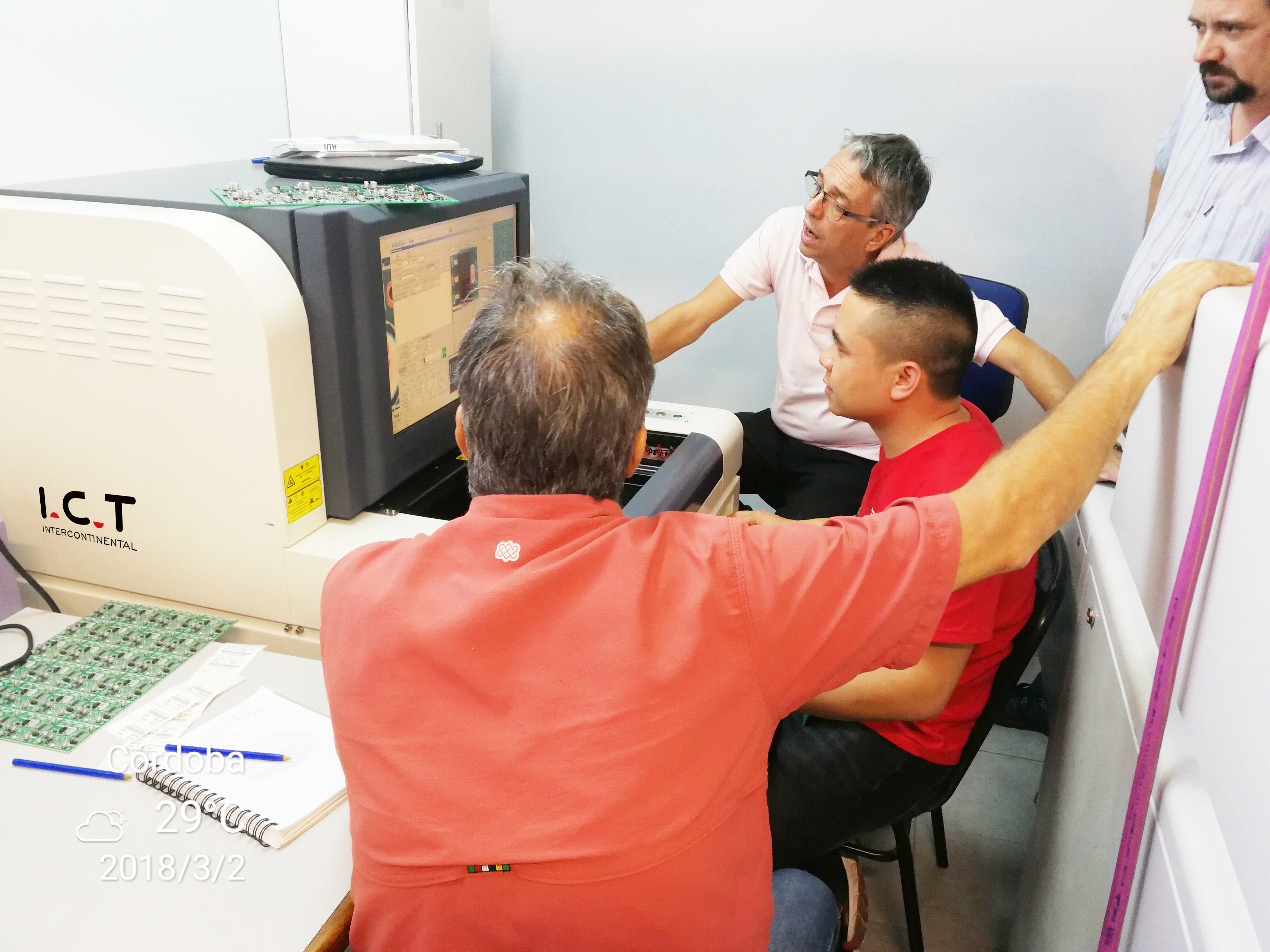

يحتاج المشغلون إلى التدريب الأساسي على كيفية إعداد النتائج وقراءةها من نظام AOI . يقدم العديد من البائعين أدلة ومقاطع فيديو خطوة بخطوة. يساعدك التدريب الجيد على الحصول على المزيد من المشكلات واستخدام الجهاز بشكل أفضل.
