تعمل عملية استكشاف أخطاء جهاز الالتقاط والوضع بواسطة SMT بشكل أفضل عندما يتبع المهندسون مسار الفشل من المواد ووحدة التغذية والفوهة والرؤية والبرنامج ودعم اللوحة وحالة الجهاز بدلاً من تغيير الإعدادات بشكل عشوائي. في خط SMT عالي السرعة، يمكن أن يظهر خطأ صغير واحد بالعديد من الأعراض: مكون مرفوض، أو عدم التقاط المنتج، أو جزء معكوس، أو تغيير الموضع، أو انحراف QFP، أو إنذار متكرر للآلة. تعمل الطريقة الجيدة لاستكشاف الأخطاء وإصلاحها على فصل السبب الجذري الحقيقي عن الخلل المرئي، وتقليل وقت التوقف عن العمل، وحماية إنتاجية المكونات.
تمت كتابة هذا الدليل كمورد أساسي عملي لمهندسي الإنتاج وفنيي العمليات ومديري خطوط SMT وأصحاب المصانع الذين يحتاجون إلى حلول واضحة لأخطاء ماكينات SMT. فهو يربط المشاكل الشائعة لآلات وضع SMT مع عمليات الفحص المتكررة التي يمكن استخدامها على العلامات التجارية المختلفة لمعدات التنسيب. كما أنه ينشئ إطارًا لموضوعات أعمق مثل سبب رفض جهاز SMT للمكون، , وكيفية تقليل رفض مكون SMT وهدر المواد، , وإصلاح عيوب وضع SMT الشائعة، , وحلول أخطاء التعرف على رؤية SMT، , وإزاحة المكون أثناء وضع SMT، , واستكشاف أخطاء المكونات المفقودة أو المسقطة أو المعكوسة وإصلاحها، واستكشاف أخطاء , فراغ SMT وأخطاء الالتقاط وإصلاحها ، واستكشاف أخطاء موضع التقاط وحدة تغذية SMT وإصلاحها.
جدول المحتويات
آلة التنسيب ليست سوى جزء واحد من عملية SMT. قد يأتي العيب الذي يظهر في مرحلة التنسيب من تعبئة المكونات، أو فهرسة وحدة التغذية، أو تآكل الفوهة، أو ارتفاع معجون اللحام، أو دعم اللوحة، أو بيانات البرامج، أو الإضاءة، أو التحكم البيئي. لهذا السبب، فإن القاعدة الأولى لاستكشاف الأخطاء وإصلاحها بسيطة: لا تقم بتعديل خمسة أشياء في وقت واحد. قم بتغيير متغير واحد، وسجل النتيجة، واحتفظ بسجل الخط قابلاً للتتبع.
غالبًا ما يصف المشغلون مشكلات مختلفة بنفس الكلمات. "الرفض" قد يعني أن الجهاز رفض المكون بعد فحص الرؤية. "إسقاط" قد يعني أنه تم اختيار الجزء بشكل صحيح ولكنه فقد قبل وضعه. "مفقود" قد يعني أن الفوهة لم تلتقط المكون مطلقًا، أو قد يعني أن المكون تم وضعه ولكنه فقد لاحقًا أثناء إعادة التدفق أو المعالجة. يجب على المهندس أولاً تحديد النقطة الدقيقة التي يحدث فيها الفشل: الالتقاط، أو النقل، أو التعرف، أو التنسيب، أو الفحص بعد التنسيب، أو الفحص النهائي.
عادةً ما يتكرر خطأ الآلة الحقيقي في ظل ظروف مستقرة. يتغير خطأ العملية مع المواد أو الإعداد أو النقل أو الرطوبة أو حالة الصيانة أو تعامل المشغل. على سبيل المثال، قد يتسبب محمل المحور Z البالي في ضغط وضع غير مستقر عبر العديد من المنتجات، في حين قد يؤثر إعداد درجة تغذية التغذية الضعيفة على رقم جزء واحد فقط. قد يتسبب PCB الملتوي في تغير درجة الصوت الدقيقة في منطقة لوحة واحدة فقط، في حين أن الفوهة غير الصحيحة يمكن أن تسبب التقاطًا سيئًا لكل بكرة من نفس الحزمة.
تتماشى عملية استكشاف الأخطاء وإصلاحها الموثوقة مع نظام تجميع الإلكترونيات العام. تعتبر المعايير مثل IPC J-STD-001 و IPC-A-610 مراجع مفيدة لأنها تساعد الفرق على ربط صنعة التجميع والمقبولية ولغة العيوب. وهي لا تحل محل دليل الماكينة، ولكنها تساعد في الحفاظ على اتساق حكم الفحص.

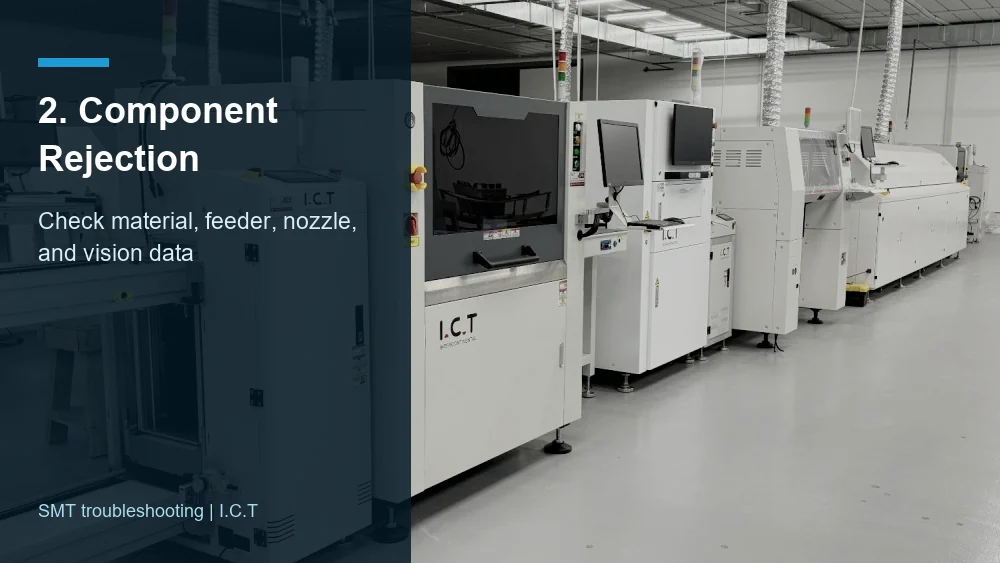

يعد رفض المكونات أحد أكثر مشكلات ماكينات وضع SMT وضوحًا لأنه يؤدي بشكل مباشر إلى هدر المواد وانقطاع الخط. يمكن أن يحدث الرفض عندما لا يتمكن الجهاز من اختيار المكون، أو لا يمكنه التعرف عليه، أو يجده خارج نطاق التسامح، أو يقرر أن اتجاه المكون لا يتطابق مع المكتبة المبرمجة.
تشمل الأسباب الأكثر شيوعًا بيانات المكونات غير الصحيحة، وعتبة الرؤية الضعيفة، ووصفة الإضاءة الخاطئة، وجيب الشريط التالف، وفهرسة وحدة التغذية غير المستقرة، وعدم تطابق الفوهة، وطرف الفوهة المتسخ، والفراغ الضعيف، وتغير حزمة المكونات، وتعريف القطبية الخاطئ. يمكن أيضًا أن يكون التعامل مع المكونات الحساسة للرطوبة أمرًا مهمًا. إذا امتص أحد المكونات الرطوبة أو تم تخزينه بشكل غير صحيح، فقد تظهر عيوب لاحقة بعد إعادة التدفق، لذا يجب على المهندسين أيضًا مراعاة قواعد التعامل مثل JEDEC J-STD-033 للتحكم في الأجهزة الحساسة للرطوبة/إعادة التدفق.
إحدى العادات الخطيرة هي توسيع نطاق تحمل الرؤية حتى يختفي المنبه. قد يؤدي هذا إلى تحسين المخرجات على المدى القصير ولكنه قد يسمح بوضع سيء أو تدوير خاطئ أو مكون تالف في المنتج. الطريقة الأفضل هي ضبط التسامح فقط بعد التأكد من الاختلاف الفعلي للمكون وقدرة العملية. يجب أن تحافظ الآلة على الجودة، ولا تعمل ببساطة بهدوء.
يجب على فريق الخطوط العملية إنشاء قائمة مرجعية لتقليل الرفض: التحقق من معايرة وحدة التغذية، وتنظيف الفوهات وفحصها، والتأكد من أبعاد العبوة، ومراجعة صورة الرؤية، والتحقق من إحداثيات الالتقاط، وفحص مسار الشريط، ومقارنة قيمة الفراغ مع خط الأساس العادي. وهذا يدعم الموضوع اللاحق حول كيفية تقليل رفض مكونات SMT وهدر المواد ، لأن توفير المواد يعتمد على التحكم في السبب الجذري، وليس فقط رد فعل المشغل.

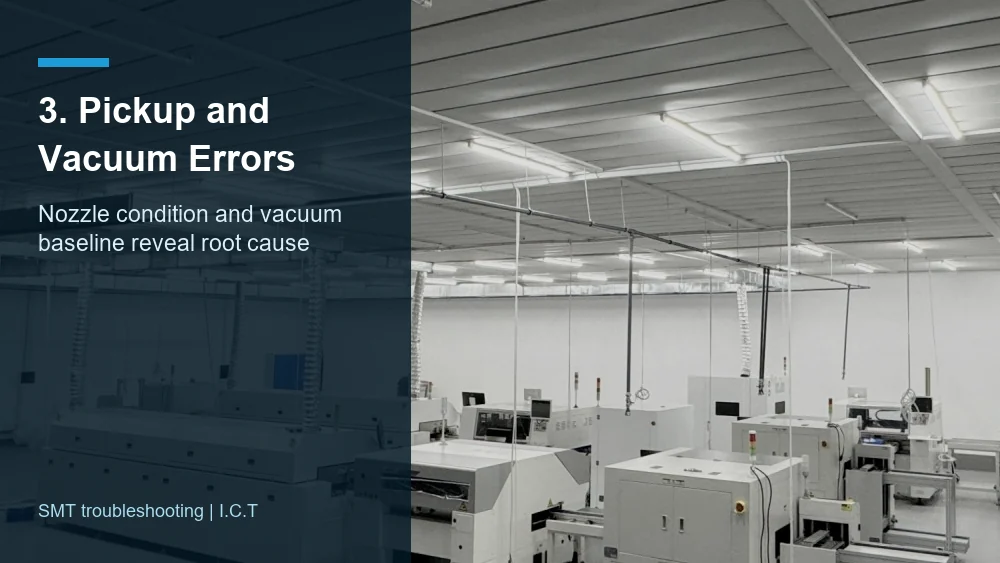

تقع أخطاء الالتقاط في قلب العديد من حلول أخطاء أجهزة SMT. إذا لم يتم اختيار المكون بشكل نظيف، تصبح كل خطوة لاحقة غير مستقرة. قد يتم رفض جزء ما عن طريق الرؤية، أو سقوطه أثناء حركة الرأس، أو وضعه مع إزاحة، أو قلبه لأن الالتقاط نفسه كان سيئًا.
يجب أن تتطابق الفوهة مع حجم المكون وسطحه ووزنه ومنطقة الالتقاط. قد لا تتمكن الفوهة الصغيرة جدًا من تثبيت المكون بشكل آمن. قد تلمس الفوهة الكبيرة جدًا الأسلاك أو حواف جيوب الشريط المجاورة أو ميزات المكونات التي لا ينبغي الاتصال بها. يمكن أن تؤدي أطراف الفوهة البالية أو المتشققة أو المسدودة أو الملوثة إلى حدوث عطل متقطع يصعب تتبعه لأن الخط قد يعمل بشكل طبيعي لعدة دقائق قبل عودة الخطأ.
الممارسة الجيدة هي فحص الفوهة تحت التكبير، وتنظيف الطرف، وتأكيد معرف الفوهة في البرنامج، ومقارنة حالات الفشل حسب رقم الفوهة. إذا كان الخطأ نفسه يتبع فوهة واحدة عبر مكونات مختلفة، فاستبدل تلك الفوهة أو أعد معايرتها. إذا أظهرت جميع الفوهات التقاطًا غير مستقر، فتحقق من مصدر التفريغ والمرشحات والخراطيم وختم الرأس وحالة صيانة الماكينة.
للحصول على تفاصيل حول استكشاف أخطاء التفريغ ووضعه ، يجب على المهندسين التحقق من إغلاق الفوهة، واستجابة التفريغ، وارتفاع الالتقاط، وعرض وحدة التغذية، وبيانات سجل الماكينة معًا.
غالبًا ما يحدث فقدان أو سقوط أو قلب المكون عندما لا تتمكن الفوهة من تثبيت الجزء بشكل آمن من الالتقاط إلى وضعه، لذلك يجب على المهندسين التحقق من إغلاق الفوهة، واستجابة الفراغ، وارتفاع الالتقاط، وعرض وحدة التغذية معًا.
الفراغ ليس مجرد قيمة إنذار؛ إنها إشارة عملية. يمكن أن تشير القيمة المنخفضة إلى مسار الهواء المسدود، أو الفوهة المتسربة، أو سطح الالتقاط السيئ، أو خطأ في عرض وحدة التغذية، أو ارتفاع الالتقاط غير الصحيح، أو المكون التالف. قد تشير القيمة التي تتغير بين البكرات إلى اختلاف التغليف. قد تشير القيمة التي تتغير بعد عدة ساعات إنتاج إلى التلوث أو الانجراف الحراري.

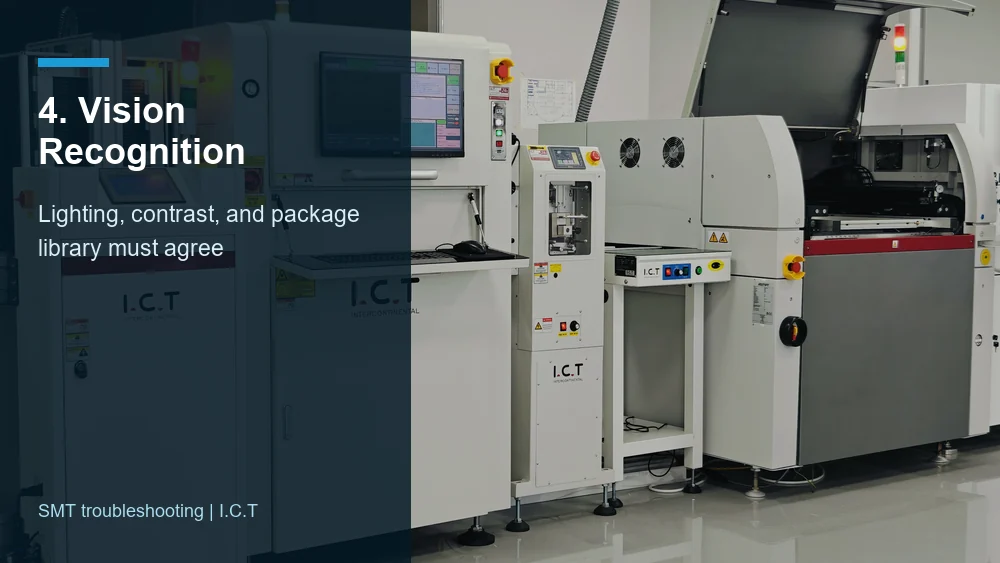

يعد التعرف على الرؤية أمرًا قويًا، لكنه يمكنه فقط الحكم على ما تسمح له الكاميرا والإضاءة ومكتبة المكونات برؤيته. عندما تفشل الرؤية، قد يكون السبب الجذري بصريًا أو ميكانيكيًا أو متعلقًا بالمواد أو متعلقًا بالبيانات. أفضل أدوات حل المشكلات تنظر إلى الصورة أولاً، وليس رمز التنبيه فقط.
تأتي العديد من حالات خطأ التعرف على رؤية SMT من ضعف التباين بين حافة المكون والخلفية. يمكن للأسطح العاكسة، أو الجسم المكون باللون الأسود، أو العبوة الشفافة، أو الدرع المعدني، أو شكل الرصاص الغريب، أو العلامة غير المتناسقة أن تربك الخوارزمية. إذا كانت صورة الكاميرا واضحة للعين البشرية ولكنها غير مستقرة بالنسبة للجهاز، فقد تحتاج معلمات التعرف إلى التحسين. إذا كانت الصورة نفسها سيئة، فتحقق من الإضاءة ونظافة العدسة ومعايرة الكاميرا وعرض المكونات.
يجب أن تعكس بيانات مكتبة الحزمة المكون الحقيقي. حجم الجسم، وعدد الرصاص، وعلامة القطبية، وتعريف المركز، والسمك، ونقطة الالتقاط كلها تؤثر على التعرف. قد يتم تشغيل مكتبة منسوخة من مكون مماثل لحزمة بسيطة ولكنها تفشل عندما يكون التسامح ضيقًا. يجب على المهندسين مقارنة رسم المكونات والعينة الفعلية وصورة الآلة قبل تغيير الحدود.
لا تحدث أخطاء الرؤية دائمًا بسبب الكاميرا. يمكن أن يؤدي الغبار والتلوث وسوء التخزين والرصاص المنحني والجذب الساكن والتعامل القاسي إلى تغيير كيفية تواجد المكون في الجيب أو ظهوره تحت العدسة. يجب أن يتحكم إنتاج الإلكترونيات أيضًا في مخاطر الكهرباء الساكنة. يعد إطار عمل ANSI /ESD S20.20 من جمعية ESD مرجعًا مفيدًا لبناء برنامج تحكم ESD حول الأجهزة الإلكترونية الحساسة.
عندما يرتفع رفض الرؤية، تحقق مما إذا كانت المشكلة قد بدأت بعد تغيير المواد، أو التعامل مع المشغل، أو إزالة الخزانة الجافة، أو تحميل وحدة التغذية، أو تغيير البيئة. المقالة الجماعية المستقبلية حول أخطاء التعرف على الرؤية SMT: الأسباب والحلول يمكن أن تتعمق في صور الكاميرا، وإستراتيجية الإضاءة، وضبط المكتبة، ولكن القاعدة الأساسية واضحة: لا تتعامل أبدًا مع الرؤية كصفحة إعداد معزولة.

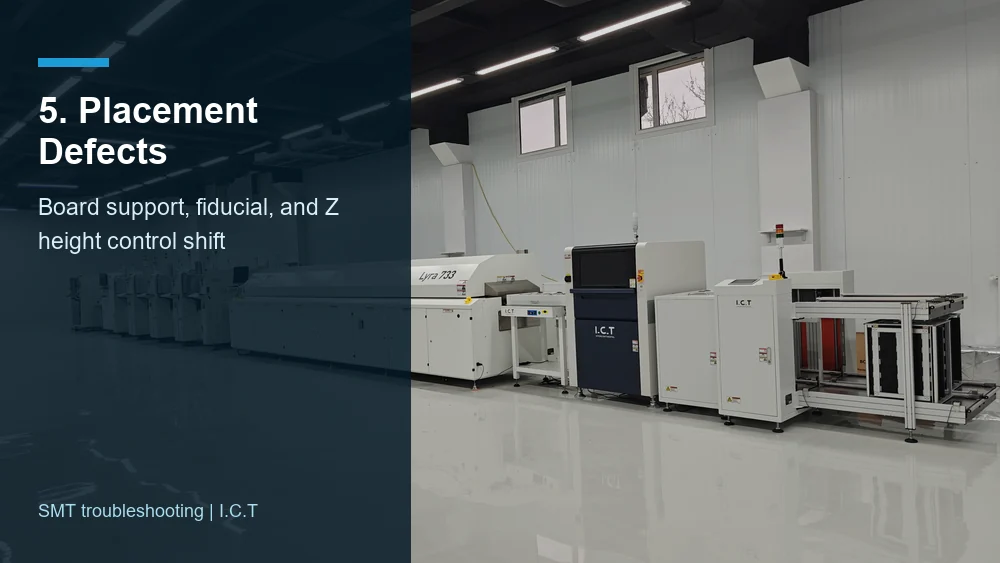

غالبًا ما يظهر عيب الموضع على شكل إزاحة، أو انحراف، أو ميل إلى علامة مميزة، أو دوران خاطئ، أو ضغط تركيب غير كافٍ، أو وجود مكون خارج منطقة اللوحة. بعضها عبارة عن مشكلات تتعلق بآلة التنسيب، بينما يأتي البعض الآخر من طباعة معجون اللحام، أو دعم ثنائي الفينيل متعدد الكلور، أو ملف تعريف إعادة التدفق، أو تصميم المكونات. يجب أن يقوم مسار استكشاف الأخطاء وإصلاحها بتوصيل بيانات الموضع بالفحص النهائي.
تعد حركة اللوحة سببًا شائعًا لاختلال المكونات أثناء وضعها في وضع SMT.. إذا كانت لوحة PCB رفيعة، أو كبيرة، أو ملتوية، أو مثبتة بشكل سيئ، أو غير مدعومة بشكل كافٍ، فيمكن لرأس الوضع دفع اللوحة لأسفل وإنشاء إزاحة. يمكن أن يؤدي ضعف التعرف على الثقة أيضًا إلى تغيير خريطة الموضع بأكملها. قبل تغيير إحداثيات المكونات، تحقق من عرض الناقل، وحالة المشبك، وموضع دبوس الدعم، واستواء اللوحة، والنظافة الائتمانية، ودعم اللوحة المحلية.
وينبغي أيضًا مراجعة ضغط الموضع والارتفاع Z. يمكن أن تؤدي القوة المفرطة إلى ضغط المكون في المعجون أو إنشاء تشويه أو تحويل مكون الرقاقة الصغيرة. قد تؤدي القوة القليلة جدًا إلى ترك أحد المكونات مرتفعًا وعرضة للحركة قبل إعادة التدفق. تعتمد القيمة الصحيحة على العبوة، والفوهة، وإيداع اللصق، وحالة اللوحة، وقدرة الماكينة.
ليس كل خلل يظهر بعد AOI يكون بسبب آلة التنسيب. يمكن أن يؤدي ضعف حجم معجون اللحام، وانسداد الاستنسل، وتلوث الوسادة، وعدم التوازن الحراري، وملف إعادة التدفق إلى ظهور عيوب تبدو مرتبطة بالموضع. يقوم فريق منضبط بمقارنة بيانات SPI وإحداثيات الموضع وصورة AOI ونتائج إعادة التدفق. إذا أظهر SPI لصقًا سيئًا قبل وضعه، فقم بإصلاح الطباعة أولاً. إذا كانت صورة الموضع صحيحة ولكن المكون يتحرك بعد إعادة التدفق، فتحقق من اللصق وتصميم اللوحة والملف الحراري وهندسة المكون.
هذا هو المكان الذي تصبح فيه عيوب موضع SMT الشائعة وكيفية إصلاحها موضوعًا مفيدًا للمقالة الداعمة. يجب أن ترشد المقالة الأساسية القراء إلى التفكير عبر خط SMT بأكمله بدلاً من إلقاء اللوم على جهاز واحد بسرعة كبيرة.

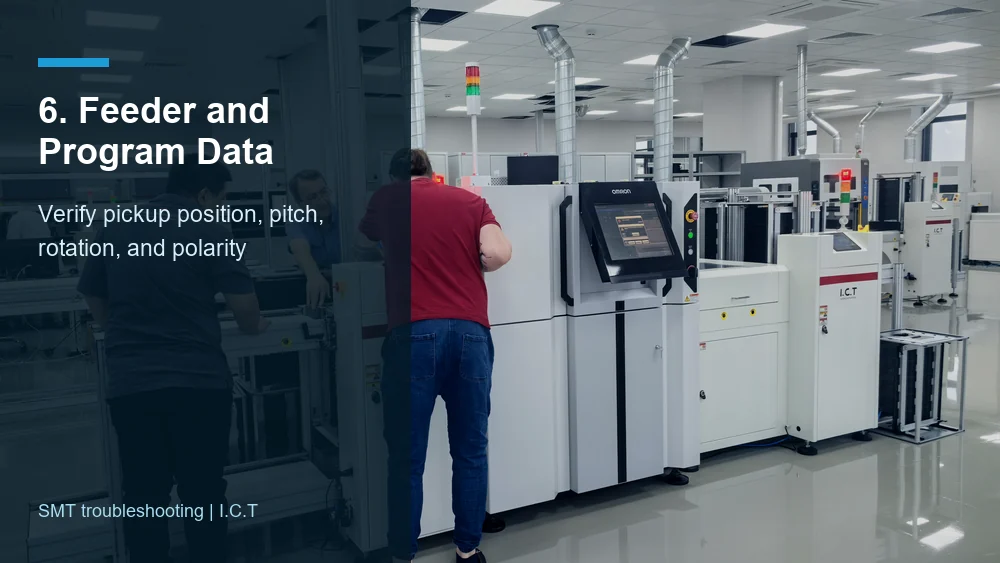

غالبًا ما تكون مشكلات التغذية بسيطة ولكنها مكلفة. يمكن أن يؤدي وضع الالتقاط الخاطئ قليلاً، أو معدات التغذية البالية، أو ضعف شد الشريط، أو مسار شريط الغطاء التالف، أو درجة التغذية الخاطئة إلى رفض متكرر، أو التقاط مفقود، أو زاوية مكون غير مستقرة. نظرًا لأن أخطاء وحدة التغذية يمكن أن تبدو مثل أخطاء الفوهة أو الرؤية، يجب أن يكون تشخيص وحدة التغذية منهجيًا.
ابدأ بمشاهدة نقطة العرض التقديمي للمكون. يجب أن يصل المكون إلى المركز والمستوى والثبات في موقع الالتقاط. إذا تم نقلها داخل جيب الشريط، أو رفعها بواسطة شريط الغطاء، أو إمالتها، أو عدم فهرستها بالكامل، فقد تلتقط الفوهة الهواء، أو تلمس حافة الجيب، أو ترفع المكون بزاوية. يجب التحقق من معايرة وحدة التغذية، ودليل الشريط، وشد البكرة، وزاوية تقشير شريط الغطاء، وإعداد درجة الصوت قبل تغيير درجة تحمل الرؤية.
بالنسبة للمكونات الدقيقة أو السلبية الصغيرة، حتى الخطأ الصغير في موضع التقاط وحدة التغذية يمكن أن يؤدي إلى خسارة كبيرة في الإنتاجية. يجب أن توسع المقالة المستقبلية حول استكشاف أخطاء موضع التقاط وحدة التغذية SMT وإصلاحها هذا الأمر إلى فحوصات عملية لوحدة التغذية، ولكن القاعدة الأساسية هي التحقق من العرض التقديمي الفعلي قبل ضبط البرنامج.
يمكن أن تؤدي أخطاء البرنامج إلى بعض حلول أخطاء جهاز SMT الأكثر إرباكًا لأن الجهاز قد يفعل بالضبط ما طُلب منه القيام به. يمكن أن يؤدي التدوير الخاطئ، أو تعيين الفوهة بشكل خاطئ، أو ارتفاع الحزمة الخاطئ، أو نقطة الالتقاط الخاطئة، أو فتحة التغذية الخاطئة، أو علامة القطبية الخاطئة إلى حدوث خلل بينما يكون الجهاز سليمًا.

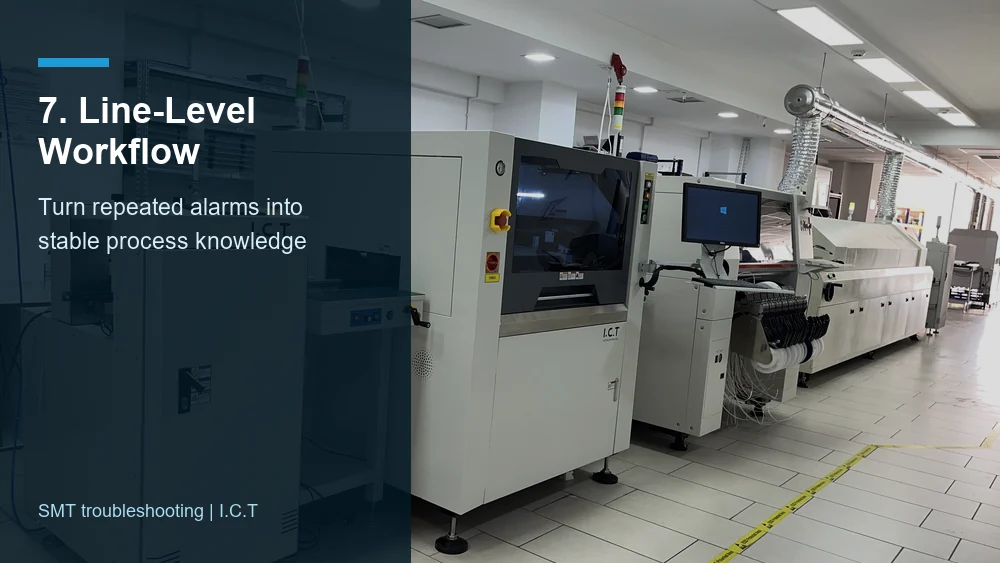

يحتاج خط SMT القوي إلى أكثر من مجرد إصلاحات سريعة. إنه يحتاج إلى سير عمل يحول كل إنذار متكرر إلى معرفة أفضل بالعملية. يعد هذا مهمًا بشكل خاص للمصنعين الذين يقومون بإنتاج مزيج عالي أو تغيير متكرر أو منتج خاص بالعميل. الهدف ليس فقط إعادة تشغيل الجهاز؛ إنه لمنع عودة نفس المشكلة الأسبوع المقبل.
يعمل الترتيب التالي بشكل جيد مع معظم مشكلات ماكينة وضع SMT:
قم بتأكيد نقطة الفشل بالضبط: الالتقاط أو النقل أو الرؤية أو التنسيب أو الفحص.
تحقق مما إذا كان الخطأ يتبع المكون أو وحدة التغذية أو الفوهة أو الرأس أو موضع PCB أو البرنامج.
قم بمراجعة سجل الجهاز ورفض الصورة وقيمة الفراغ وموضع وحدة التغذية وتاريخ الفوهة.
افحص تعبئة المواد، واتجاه المكونات، وجيب الشريط، ومسار شريط التغطية.
تحقق من اختيار الفوهة والنظافة والتآكل وخط الأساس للفراغ.
قم بمراجعة صورة الكاميرا والإضاءة ومكتبة الحزمة وتسامح التعرف.
التحقق من دعم اللوحة، والتعرف على الثقة، وحالة المشبك، وضغط التنسيب.
قم بتأكيد CAD وBOM وجدول التغذية والقطبية والتدوير والموافقة على المادة الأولى.
قم بإجراء تغيير واحد يمكن التحكم فيه، ثم قم بتسجيل النتيجة.
تعمل المصانع التي توثق أعراض الخلل والسبب الجذري والإجراءات التصحيحية وخطة الوقاية على بناء عملية أكثر استقرارًا بمرور الوقت. يمكن أن تؤدي قاعدة البيانات البسيطة للمشكلات المتكررة في الفوهة ووحدة التغذية والمكونات والحزمة إلى تقليل وقت التوقف عن العمل أثناء التغيير المستقبلي. كما أنه يساعد المشغلين الجدد على التعلم بشكل أسرع.
تدعم تكنولوجيا المعلومات والاتصالات العملاء من خلال حلول SMT والتصنيع الإلكتروني الشاملة، بما في ذلك تحليل الطلب وتخطيط الخطوط ومعدات الإنتاج والتدريب ودعم التشغيل وتحسين العمليات والتعديل. واستنادًا إلى كتالوج الشركة، تتمتع شركة ICT بأكثر من 25 عامًا من الخبرة في تصنيع الإلكترونيات وقد دعمت أكثر من 1600 عميل في 72 دولة. بالنسبة للعملاء الذين يقومون ببناء أو تحسين خط SMT كامل، فإن هذا النوع من العرض المتكامل مهم لأن العديد من مشكلات التنسيب مرتبطة بظروف العملية الأولية والنهائية.

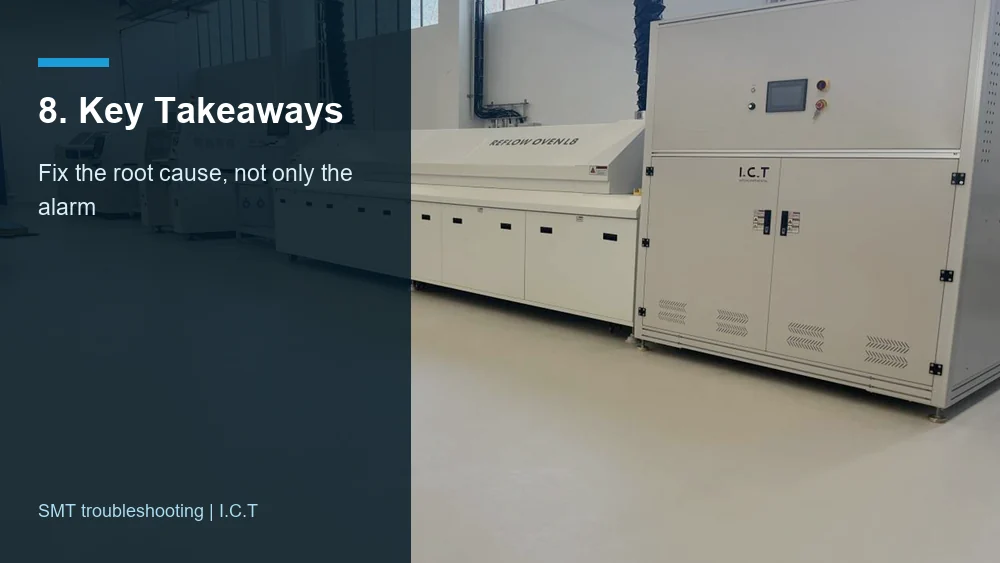

ابدأ بنقطة الفشل الحقيقية قبل تغيير الإعدادات.
لا تقم بتوسيع نطاق تحمل الرؤية حتى يتم التحقق من بيانات المواد ووحدة التغذية والفوهة والمكتبة.
استخدم قيمة الفراغ كإشارة تشخيصية، وليس مجرد إنذار.
افحص عرض وحدة التغذية قبل إلقاء اللوم على رأس التنسيب.
قم بتوصيل عيوب الموضع مع SPI وAOI وطباعة معجون اللحام ودعم اللوحة وإعادة التدفق.
استخدم المعايير والمراجع الفنية الموثوقة للحفاظ على اتساق حكم الجودة.
قم بإنشاء سجلات استكشاف الأخطاء وإصلاحها بحيث يعمل كل عيب على تحسين التحكم في العملية في المستقبل.
بالنسبة للمصنعين الذين يواجهون مشاكل متكررة في الرفض أو الالتقاط أو الرؤية أو التغذية أو استقرار الموضع، فإن الخطوة التالية الأكثر قيمة هي المراجعة الهادئة للعملية بأكملها. لا يؤدي خط SMT المخطط جيدًا إلى وضع المكونات بشكل أسرع فحسب؛ فهو يمنح المهندسين الرؤية لحل المشكلات بثقة. يمكن أن تعمل تكنولوجيا المعلومات والاتصالات مع الشركات المصنعة للإلكترونيات لمراجعة تخطيط الخط، ومطابقة المعدات، ومخاطر العملية، ودعم ما بعد البيع حتى يتمكن فريق الإنتاج من الانتقال من الإصلاح العاجل إلى الإنتاج المستقر.
أسرع طريقة يمكن الاعتماد عليها هي تحديد المرحلة الدقيقة التي يحدث فيها الفشل. لا ينبغي للمهندسين أن يبدأوا بتغيير تسامح التعرف أو ارتفاع الالتقاط بشكل أعمى. أولاً، تحقق مما إذا كان المكون مفقودًا عند الالتقاط، أو سقط أثناء الحركة، أو مرفوضًا بالرؤية، أو في غير مكانه على لوحة PCB، أو وجد معيبًا بعد إعادة التدفق. تشير كل مرحلة إلى سبب جذري مختلف. عادةً ما يؤدي فشل الالتقاط إلى فحص وحدة التغذية أو الفوهة أو الفراغ أو عرض الشريط. يؤدي رفض الرؤية إلى فحص صورة الكاميرا والإضاءة وبيانات الحزمة وحالة المكونات. يؤدي تغيير الموضع إلى دعم اللوحة، والتحقق من الارتفاع Z، وحالة اللصق. توفر هذه البداية المنظمة الوقت لأنها تمنع التعديل العشوائي.
يمكن أن تبدو البكرة صحيحة للمشغل ولكنها لا تزال تفشل تحت فحص الماكينة. قد يكون المكون مستديرًا قليلاً في جيب الشريط، أو قد يزعج شريط الغلاف عملية الالتقاط، أو قد يختلف جسم العبوة عن المكتبة، أو قد يكون من الصعب على الكاميرا التعرف على علامة القطبية. قد تلتقط الفوهة أيضًا المكون عند نقطة سيئة، مما يتسبب في رؤية كاميرا الرؤية للإمالة أو الإزاحة. يجب على المهندسين مقارنة صورة رفض الآلة مع رسم المكونات الفعلي وعينة جيدة معروفة. إذا رفض الجهاز موضع وحدة تغذية واحدًا فقط، فافحص معايرة وحدة التغذية وحركة الشريط. إذا رفض نفس الجزء عبر المواضع، فراجع مكتبة الحزمة وإضاءة الرؤية وتنوع المكونات.
عادةً ما يأتي المكون المفقود أو المسقط أو المقلوب من التقاط غير مستقر. يجب على المصنع التحقق من حجم الفوهة، وتآكل الفوهة، والتلوث، ومستوى الفراغ، وارتفاع الالتقاط، وموضع وحدة التغذية، وحالة جيب الشريط، وسطح المكون. بالنسبة لمكون الشريحة الصغيرة، يمكن أن يؤدي إزاحة الالتقاط الصغيرة إلى رفع الجزء بزاوية. بالنسبة للمكونات الأكبر حجمًا، قد لا تحتوي الفوهة الصغيرة جدًا على مساحة سطح كافية. بالنسبة للمكونات غير المنتظمة، قد تحتاج نقطة الالتقاط إلى الانتقال إلى مركز ثقل ثابت. أفضل طريقة هي مقارنة بيانات الخطأ حسب الفوهة ووحدة التغذية ونوع المكون. إذا كانت إحدى الفوهات متورطة دائمًا، فاستبدلها أو نظفها. إذا كانت وحدة التغذية واحدة متضمنة دائمًا، فأعد معايرتها. إذا كانت هناك حزمة واحدة متضمنة دائمًا، فتحقق من بيانات الحزمة ومناولة المواد.
يمكن أن تحل إعدادات الرؤية بعض مشكلات التعرف، ولكن لا ينبغي استخدامها لإخفاء المشكلات الميكانيكية أو المادية. إذا كانت صورة الكاميرا غير واضحة، فيجب مراجعة الإضاءة ونظافة العدسة والمعايرة. إذا كانت الصورة واضحة ولكن الجهاز يرفض المكون الجيد، فقد تحتاج مكتبة الحزمة أو التسامح إلى تعديل. ومع ذلك، إذا وصل المكون مائلًا أو ملوثًا أو تالفًا أو بعيدًا عن المركز بسبب مشاكل في وحدة التغذية أو الالتقاط، فإن تغيير إعدادات الرؤية يعالج الأعراض فقط. يقوم استكشاف الأخطاء وإصلاحها بشكل جيد بفحص الحالة المادية أولاً، ثم ضبط معلمات التعرف بناءً على الاختلاف الحقيقي للمكونات ومتطلبات الجودة.
يكون الدعم الاحترافي ذا قيمة عندما يعود الخطأ نفسه بعد عمليات الفحص الأساسية، أو عندما تظهر عدة أجهزة عيوبًا ذات صلة، أو عندما يؤدي تقديم منتج جديد إلى إنتاجية غير مستقرة، أو عندما لا يتمكن الفريق من فصل خطأ الآلة عن خطأ العملية. يمكن للمورد الذي يتمتع بخبرة متكاملة مراجعة مطابقة المعدات، وإعداد وحدة التغذية، واستراتيجية الفوهة، وبيانات البرنامج، وطباعة معجون اللحام، ودعم اللوحة، وإعادة التدفق، والفحص، وتدريب المشغلين معًا. تعتبر هذه الرؤية الأوسع مفيدة بشكل خاص للمصانع التي تقوم ببناء خط SMT جديد أو ترقية القدرة الإنتاجية. بدلاً من حل إنذار واحد في كل مرة، يمكن للشركة المصنعة تحسين هيكل العملية وراء الإنذار.
